MicroBlaze AXI总线实现OLED显示
发布时间：2014-4-10 09:46
发布者：v3cyclone
|
ISE12.5 ,包含EDK工具。串口软件SSCOM32。实验NANA_LX16开发平台 实验步骤及说明OLED作为从设备，主设备通过SPI控制协议和OLED模块进行通信，硬件接口为PMOD接口，OLED模块内部集成SRAM存储设备缓存显示数据。OLED模块使用4wire SPI串行方式,其信号包含：SCK(时钟),CS（片选）,MOSI（master output slave in），D/C(data or control), RESET(复位信号)，通过SPI发送控制及显示数据完成对OLED显示输出。显示前，首先要对OLED显示属性进行设置，包括显示分辨率，显示亮度等初始化信息，SPI配置是单向的，有的配置命令需要发送配置命令和配置字，比如配置显示地址模式，需要发送双字节命令，20:00；配置为行地址模式；配置完成后，需要将显示数据以字节形式发送到显示缓存中； 在AXI系统总线下，搭建软核的关键部分步骤如下； 1、添加GPIO外设；
2、单击YES;添加IP;
3、 将channel1 的位宽设置为2；其它默认；单击OK;

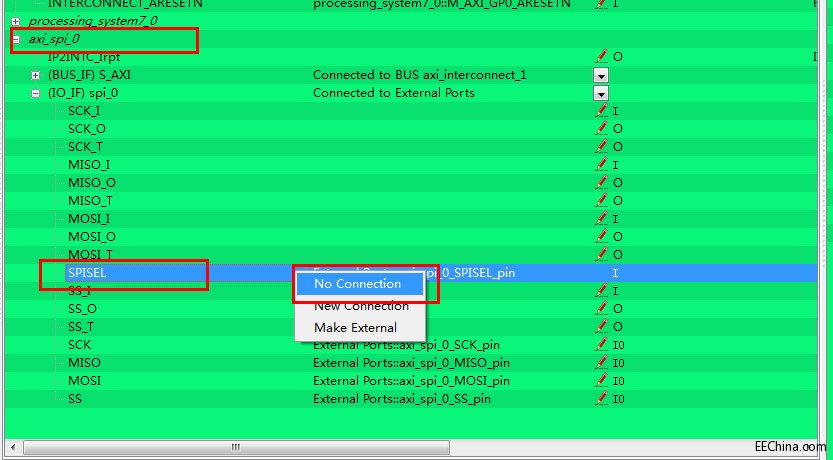

4、SPI外设选择接口连接，将不用的信号线断开；
图5-24 5，对SPI所需要的SCLK,SS,MOSI信号进行连线，扩展到外部接口。
6、设置GPIO 接口属性，完成信号线RESET,D/C信号分配。在此只是这只两个输出信号。
7、进入SDK初始化界面；
8、关掉Weclome面板； 9、file->new->application project;
10、点击Next;
11、选择Peripheral Tests;点击Finish;编译完成。
12，需要修改代码，并添加字库；将font.h文件和main.c文件直接拷入x:\oled_sk\oled\soft\oled\src工程目录源文件下；删除testperiph.c，project->built all； 13、编译完成，生成elf后缀文件；
15、给板子上电，板子使用6V,3A,电源，注意jtag 下载方式选择，选择***;上电下载； 显示下载进度；
16、bit下载成功后，运行OLED程序；
17、点击OLED，右键选择Run As->launch on hardware;
18、查看板子现象；
运行oled中main.c程序，显示ASCII码字符以码值。
|
