凌力尔特推出无光耦合器的有源箝位同步正向控制器，为受控的 VOUT 启动产生副边偏置
发布时间：2014-3-18 10:32
发布者：eechina
|

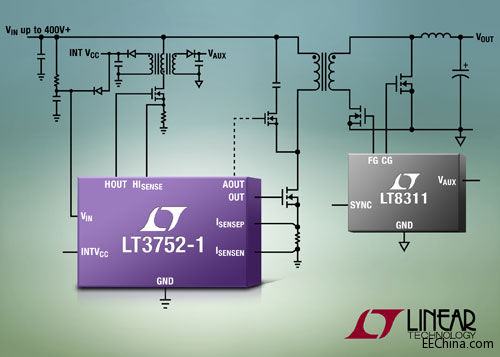

凌力尔特公司 (Linear Technology Corporation) 推出 LT3752 / LT3752-1，该器件是一款能够提供高输入电压的同步正向控制器，并具备有源箝位变压器复位功能。该器件采用集成的内务处理控制器以偏置主边和副边 IC，维持了受控的 VOUT 启动和停机。从内部产生偏置电压消除了用额外绕组产生偏置电源的需求，因此还可降低复杂性并减小主电源变压器的尺寸。LT3752 在 6.5V 至 100V 输入电压范围内工作。就高至 400V 及更高的输入电压而言，LT3752-1 允许 RC 电路靠输入电压启动，而最高电压仅受到所选择的外部组件限制，从而使该器件非常适用于 HV/HEV 汽车应用。 该器件无需使用光耦合器就可实现 ±5% 的输出电压调节。当使用光耦合器时，可以实现 ±1.5%。LT3752/-1 通过脉冲变压器向副边 MOSFET 驱动器发送控制信号，以提供同步整流定时。该器件还能够用于自驱动式应用 (当在很窄的输入电压范围内工作时)，在这类应用中，副边 MOSFET 受电源变压器脉冲控制。凭借 LT3752/-1，当输出电压为 0V 时，副边 IC 不再需要启动电路就能够工作，从而允许受控的 VOUT 启动。 LT3752/-1 含有一个准确的可编程伏-秒箝位电路。当设定为高于转换器规格容许的占空比时，该器件可提供安全的占空比范围，以在负载瞬态时限制主开关复位电压和防止变压器饱和。如果光耦合器通路开路，或者在无光耦合器的应用中定义 VOUT，那么伏-秒箝位电路还限制最高 VOUT。就非隔离式高降压比应用而言，每个 IC 包含一个电压误差放大器，从而可构成一个非常简单的非隔离式完全稳定的同步正向转换器。其他特点包括可编程过流保护、可调输入欠压和过压闭锁以及内置过热停机功能。LT3752/-1 以 100kHz 至 500kHz 的可编程开关频率工作，还可同步至一个外部时钟，从而允许使用多种电感值的输出电感器和多种尺寸的变压器。 LT3752 / LT3752-1 采用 TSSOP-38 封装，但去掉了几个引脚以提供高压间隔。LT3752/-1 E 级和 I 级版本在 -40°C 至 125°C 的结温范围内工作。LT3752/-1 H 级版本保证工作在 -40°C 至 150°C 的工作结温范围。LT3752/-1 MP 级则保证工作在 -55°C 至 150°C 的工作结温范围。千片批购价为每片 3.39 美元。如需更多信息，请登录 www.linear.com.cn/product/LT3752。 照片说明：有源箝位同步正向控制器
性能概要：LT3752/-1 • 宽 VIN 范围： o LT3752：6.5V 至 100V o LT3752-1：高达 400V+，仅受外部组件限制 • 内部内务处理 DC/DC 控制器 • 有源箝位变压器复位 • 无需光耦合器 • 高效率同步整流 • 可编程 MOSFET 接通延迟 • 短路保护 • 可编程伏-秒箝位 • 100kHz 至 500kHz 的可选固定工作频率 • 可同步至外部时钟 • 具迟滞的可编程 OVLO 和 UVLO • 扩展和工业温度级：-40°C 至 125°C 工作结温 • 汽车温度级：-40°C 至 150°C 工作结温 • 军用温度级：-55°C 至 150°C 工作结温 |
