凌力尔特推出宽带有源混频器,提供0dB 转换增益和优于 +30dBm IIP3

发布时间:2014-2-10 10:38    发布者:eechina
关键词: 混频 , 下变频
凌力尔特公司 (Linear Technology Corporation) 推出 300MHz 至 6GHz 有源下变频混频器 LTC5577,该器件具有卓越的 +30dBm IIP3 (输出三阶截取) 和 0dB 转换增益。LTC5577 能够在很宽的频率范围内工作,用一个器件就可涵盖从 450MHz 到 3.6GHz 的全部蜂窝频段。此外,其 IF 输出端口可在 1MHz 至 1.5GHz 范围内使用,在超过 600MHz 的带宽上提供平坦转换增益性能,支持 LTE 和 LTE 高级基站以及其他宽带接收器应用。其 M•RF x N•LO 混频杂散噪声非常低,因此适用于低失真接收器,并改善了数字预失真 (DPD) 接收器的失真校正性能。此外,该器件的 LO 至 RF 泄漏非常低,使接收器只需很少或甚至无需对 RF 输入滤波就能满足杂散辐射要求。LTC5577 的 RF 输入还设计为能够承受很强的带内阻塞信号,同时提供同类最佳的噪声指数,因此在存在干扰时确保可靠的接收器灵敏度。

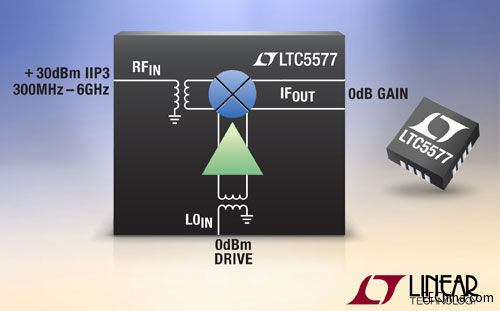

LTC5577 集成了宽带 RF 和 LO 输入变压器,使混频器能够在 700MHz 至 4.3GHz 范围内,以相同的外部匹配连续地驱动 50Ω 单端负载。因此,所需的外部元件最少、降低了系统成本、并减小了解决方案尺寸。无论器件是接通还是断开,LO 输入都保持 50Ω 终接,因此能够以 TDD (时分双工) 方式快速地启动和停用,而不会有导致 PLL (锁相环) 失锁的干扰。LO 输入受到缓冲,仅需 0dB 驱动电平,因此无需或仅需最少的频率牵引,就可以直接从 VCO 电路驱动。所有这些特点结合在一起,可构成一個具成本效益的解决方案,能节省空间和易于设计。

除了蜂窝基站应用,LTC5577 还适用于多种需要坚固可靠性能的无线设备,例如有线电视收发器、宽带军用无线电、宽带 VHF / UHF 白频段广播无线电、软件定义的无线电、RF 测试仪器、无线直放站和卫星通信设备。

LTC5577 采用的 4mm x 4mm QFN 封装提供了紧凑的占板面积。该产品规定外壳工作温度范围为 -40ºC 至 105ºC,确保在严酷环境中可靠工作。LTC5577 由单 3.3V 电源和 180mA 供电,在 +30dBm IIP3 混频器类别中,消耗的功率最低。该器件可放便地用使能控制引脚关机。当停用时,该器件吸取的最大泄漏电流为 200μA,节省了功率。LTC5577 的千片批购价为每片 6.75 美元,已开始生产供货。如需更多信息,请登录 www.linear.com.cn/product/LTC5577


性能概要:LTC5577
工作频率            300MHz 至 6GHz
IF 频率带宽            1MHz 至 1500MHz
输入 IP3            +30.2dBm
转换增益            0.7dB
噪声指数 (NF)        11.8dB
具 5dBm 阻塞信号的 NF    15.8dB
功耗            594mW
