中国科学家在世界上首次拍到水分子内部结构
|
北京大学科学家在世界上首次拍到水分子的内部结构，并揭示了单个水分子和四分子水团簇的空间姿态。这一成果发表在最近一期的《自然-材料》杂志上。水分子是地球表面上最多的分子，其内部结构非常基本，但是又具有很多奇妙的化学性质。水作为良好的溶剂为生命存在提供了基本条件，其独特的氢键结构也一直让科学家难以解释。

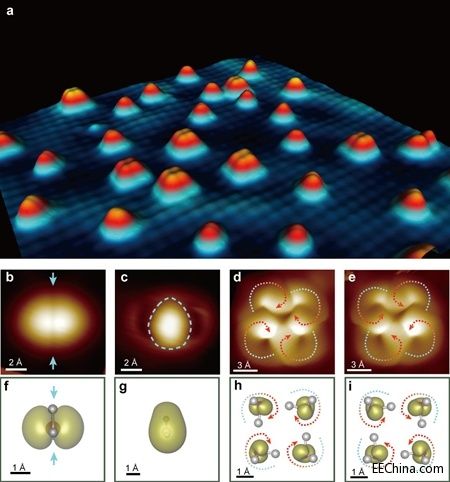

我国科学家在世界上首次拍到水分子的内部结构。上图显示了水分子在氯化钠表面上的排列方式和单个水分子、四分子水团簇的内部结构。 北京大学量子材料中心、量子物质科学协同创新中心江颖课题组与王恩哥课题组合作，在水科学领域取得重大突破，在国际上首次实现了水分子的亚分子级分辨成像，使在实空间中直接解析水的氢键网络构型成为可能。相关研究成果于1月5日以Article的形式在线发表在《自然-材料》[Nature Materials DIO: 10.1038/nmat3848]。江颖和王恩哥是文章的共同通讯作者，博士研究生郭静、孟祥志和陈基是文章的共同第一作者，物理学院的李新征研究员和量子材料中心的施均仁教授在理论方面提供了重要的支持和帮助。这项工作得到了国家基金委、科技部、教育部和北京大学的资助。 水的各种奇特物理和化学性质与水分子之间的氢键相互作用紧密相关，如何在分子水平上确定水的氢键网络构型是水科学领域的关键科学问题之一。由于氢键的形成主要源于氢原子和氧原子之间的静电作用力(O-H…O)，要精确描述水的氢键构型，不仅需要判定氧原子的位置，还必须能识别氢原子的位置，也就是要求能在亚分子级水平上探测水分子在空间中的取向。然而，由于氢原子的质量和尺寸都非常小，对水分子进行亚分子级分辨成像极具挑战性。 北京大学谱学和高分辨率探测实验室负责人江颖介绍，水分子的直径只有一根头发的百万分之一，而且流动性非常强，拍照的第一个难题就是给它选择一个合适的背景。而要想用电子显微镜拍照，这个背景还得能导电才行。以前科学家用金属作为衬底，曾经观测到模糊的水分子外形，没有任何的内部结构。这次我国科学家选取氯化钠（NaCl）薄膜作为背景，将水分子吸附在盐表面进行观察，捕捉到水分子更清晰的面貌。

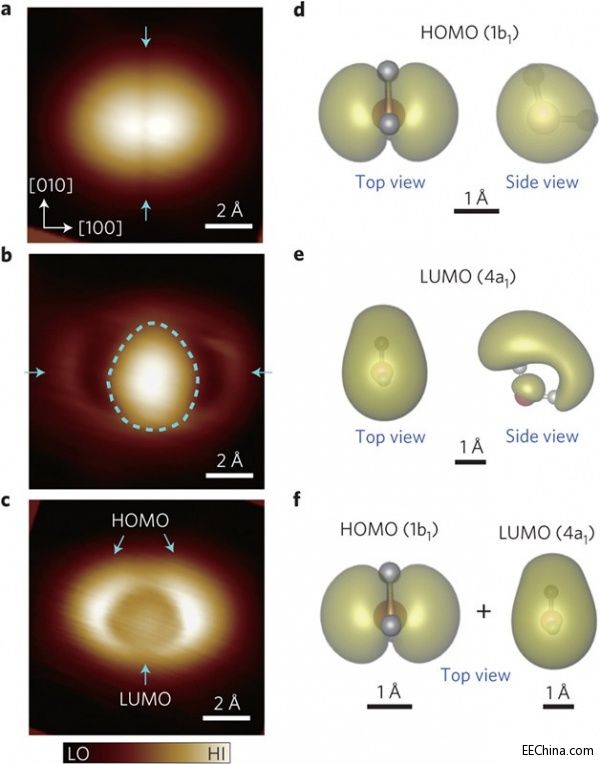

单个水分子的内部结构图像。图中花瓣部分是水分子的电子云，中间的暗缝是水分子内部化学键。 过去三年，江颖课题组主要致力于超高分辨的扫描探针显微镜系统的研制和开发，深入到单分子的内部展开亚分子级分辨成像和操控研究，并取得了一系列研究进展：在亚纳米尺度对二维自旋晶格的近藤效应进行了实空间成像 [Science 333,324(2011)]；探测到了单个萘酞菁分子内部不同振动模式的空间分布[J. Chem. Phys. 135,014705(2011)]；对单个功能化分子内部的化学键实现了选择性操纵[Nature Chemistry 5,36(2013)]。 在此基础上，江颖课题组与王恩哥课题组紧密配合，通过仔细的论证和探索，成功地把亚分子级分辨成像和操控技术应用到水科学领域，开创性地把扫描隧道显微镜的针尖作为顶栅极（top gate），以皮米的精度控制针尖与水分子的距离和耦合强度，调控水分子的轨道态密度在费米能级附近的分布，从而在NaCl(001)薄膜表面上获得了单个水分子和水团簇迄今为止最高分辨的轨道图像。 这使得研究人员可以在实验中直接识别水分子的空间取向和水团簇氢键的两种不同方向性。结合第一性原理计算，研究人员发现以往报道的盐表面的水分子团簇都不是最稳定的构型，并提出了一种全新的四聚体吸附结构。 该工作不仅为水-盐相互作用的微观机制提供了新的物理图像，而且为分子间氢键相互作用的研究开辟了新的途径。另外，该工作所发展的实验技术还可进一步应用于原子尺度上的氢键动力学研究，比如质子传输、氢键的形成和断裂、振动弛豫等。

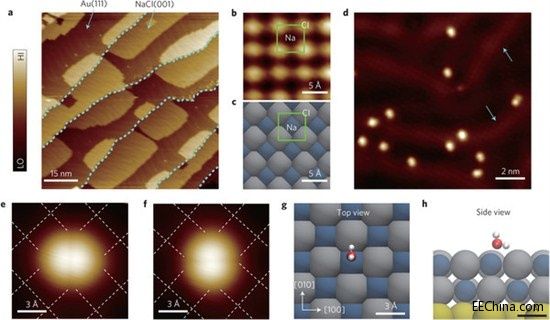

水分子在氯化钠表面上的结合方式。图g和图h显示，水分子是“站”在盐上的。

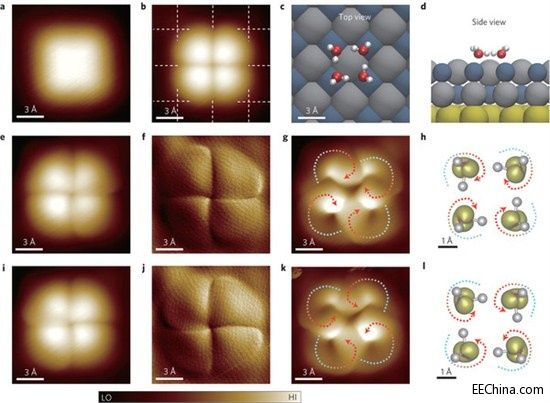

四个水分子构成的水团簇影像及其两种不同的方向性 |
