Littelfuse单向LED开路保护器可防止反向极性电压导致的破坏
发布时间：2014-1-15 09:31
发布者：eechina
|
户外LED灯串在单个LED出现故障时仍可保持工作 Littelfuse推出PLEDxUx单向系列LED开路保护器，为公司广泛的PLED LED开路保护器件再添新成员。 该产品在LED灯串中某个LED发生开路故障时可提供一个转换电子分路。 PLED器件与串联灯串中的每个LED并联。 当某个LED发生故障时，与之连接的PLED会接通，并将本应通过故障LED的电流导向PLED，因此其它的LED可以照常工作。 PLEDxUX器件提供了反向电池/电源极性保护，带来更高的LED可靠性。 典型应用包括街道、地铁、飞机跑道和隧道照明设施，以及车头灯、路旁警示灯和广告牌等。

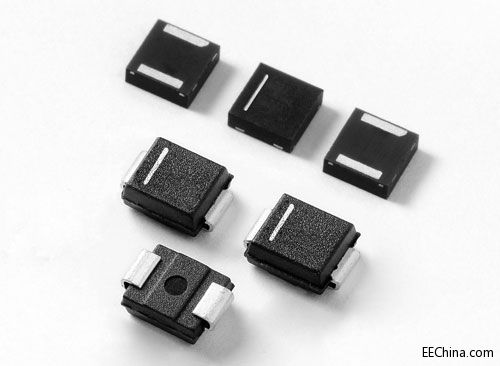

PLEDxUx系列器件适用于1瓦LED，标称值为350mA，3V。 两种小尺寸封装最大限度地增加了散热性和布局的灵活性，因而适用于密集型电路板应用。 与硅控整流器（SCR）和齐纳二极管等之前的LED开路保护解决方案相比，PLEDxUx系列具有更高的可靠性和更低的维护要求。 例如，SCR通常体积较大，并需要电阻器等额外的元件来设置触发电压或接通电压，而且其触发电压随着温度的变化会有较大的起伏。 在被保护的LED出现开路故障时，齐纳二极管会造成额外的功率耗损。 这类产品也不适合用于较高的直流电流，否则会缩短其寿命或导致灾难性故障。 “PLEDxUx系列对于那些有高可靠性和低维护率要求的户外应用而言是理想选择。”LED保护器产品经理Betty Li表示。 “它还提供了全面的电压范围，特别是高压应用，因为它允许设计人员使用单个PLED元件保护2到3个LED灯，而不是通常的1个LED灯，从而获得成本更低的解决方案。” 特色： • 防止电池/电源极性发生意外反转，从而预防LED损坏 • 支持高达10kHZ的PWM频率，因而可在不发生色移的前提下控制LED亮度 • 紧凑型封装为密集型电路板应用带来最大的布局灵活性和散热能力 • 重启后可自动复位，从而实现低维护率、高可靠性的工作性能 供货情况 PLEDxUx系列LED保护器提供5,000只（QFN3x3包装）和2,500只（DO-214AA包装）两种标准卷带包装。 大额订单现可通过全球的Littelfuse授权经销商索取样品。 如需了解Littelfuse 授权销商名单，可访问 Littelfuse.com。 更多信息 更多信息请参见PLEDxUx系列 产品页面 和 规格书。如果您有技术上的问题，请联系LED保护器产品经理Betty Li: betty.li@littelfuse.com。 |
