主流高清盒子播放芯片方案详解
发布时间：2013-12-30 17:45
发布者：1770309616
|
2013年就这样不声不响的过去了，高清播放机市场本年度的发展速度十分惊人，除了传统厂商，不少互联网厂商和电视厂商都相继发布了不少高兴播放机的新产品，由互联网巨头的重视程度可以看出高清盒子将会是一个相当大的市场，相信2014年也会是高清播放机爆发的一年。虽然目前市场上的盒子产品非常多，但实际上其内置的处理芯片来来去去都是某几个特定型号芯片。主要的新品厂家有Amlogic、瑞芯微、全志、三星、海思等。现在笔者就给大家详细介绍一下这几个厂家的主力芯片。
•Amlogic芯片详解 很多人对Amlogic这个品牌还是比较陌生的，但其实很多产品都搭载了Amlogic的芯片，如很多年前的数码相框。晶晨半导体是一家领先的无晶圆片上系统（SoC）半导体公司，为高清多媒体、3D游戏和互联网消费电子产品提供开放的平台解决方案，这些产品包括：平板电脑、数字电视、机顶盒、数码相框和多媒体互联网设备。晶晨半导体总部设在加利福尼亚的圣克拉拉，并在上海、深圳、北京和香港设有分部。
Amlogic中文名“晶晨半导体”，公司核心在美国，包括一些SOC设计、软件架构都在美国完成，有超过320名的工程师力量，有很强大的AE和FAE的团队在中国，主要做一些本地支持。目前Amlogic市场上的主要产品分别是单核的Amlogic 8726-M3以及双核的Amlogic 8726-MX，采用28nm的M801/M802四核与M803/M805双核即将上市。笔者先来说说单核的Amlogic 8726-M3。

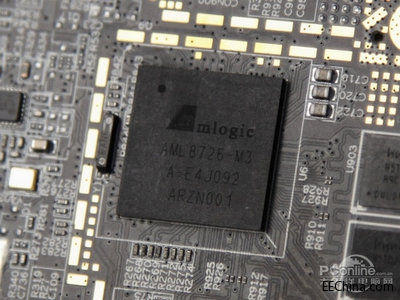

Amlogic 8726-M3是国内首枚量产单核A9芯片，最全专利认证，方案成熟，拥有超小面积以及超低功耗。其频率是800MHz（部分产品将其频率升为1Ghz），搭载Mali-400 MP GPU，由于采用的是单核架构，性能比较一般。目前配置的产品有PPBOX以及第一代小米盒子。

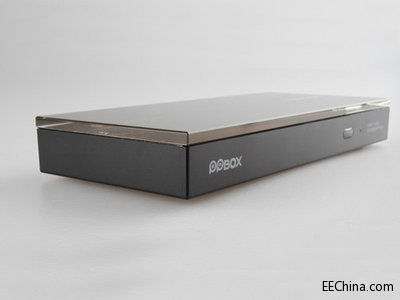

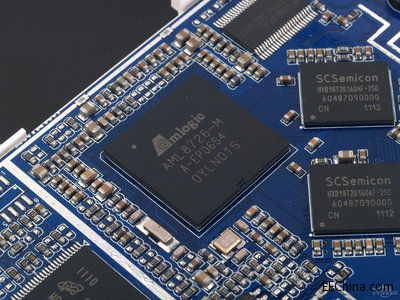

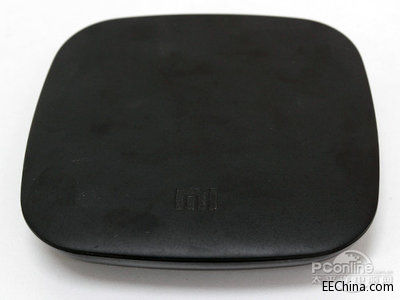

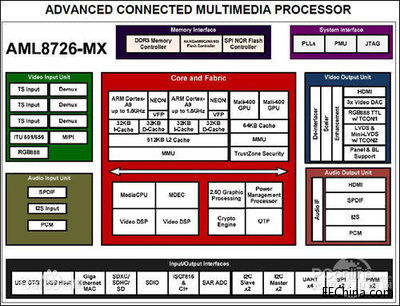

PPBOX和第一代小米盒子都配备了Amlogic 8726-M3芯片，因此性能较差。 接下来说说双核的Amlogic 8726-MX，AML8726-MX是双核的A9CPU，是支持1.5G，同时是双核Mali400的GPU，频率力可以跑到400兆，里面包含TrustZone，包括DDR3，支持2GB；1080p的高清解码，MVC双路3D的Video decoding，包括里面内置的LVDS、HDMI，支持3D的panel，包括还支持Flash。
第二点是3D的GPU，40纳米的工艺，高性能、低功耗，包括全格式1080P高清音视频额硬解码，双1080PMVC、HTML5和flash5，双屏输出。同时Android4.0也是市场上目前最成熟的Android4.0，同时还有DTS、SRS的License。

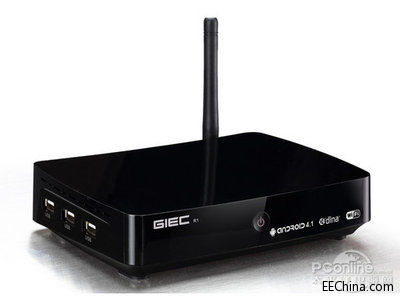

AML8726-MX有一个特点就是支持FLash硬解码，是获得了Adobe的许可的，在线看视频有一定的优势。目前采用AML8726-MX 芯片的产品有杰科R1和天敏D6，这两款产品都有比较不错的口碑，天猫盒子采用采用该芯片。

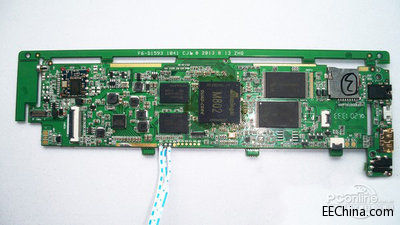

Amlogic的28nm系列新品采用了新的命名方式，分别是M801/M802四核与M803/M805双核，目前只知道他们采用的是28nm制程，四核芯片M802于本年四月份已经曝光了，但是由于一系列的原因导致其跳票，其基于28nmHPM工艺，基于最新的Cortex-A9r4四核架构，单核主频高达2GHz。GPU方面两款四核芯片M801和M802都采用了8核的Mali-450 GPU。
M801/M802四核均可支持1080P编码，支持4K×2K的视频播放、双路的1080P视频输出、杜比音效以及1300万像素摄像头等。同时还引入了加密安全引擎。此外M802是64bit内存位宽，支持64bit双通道内存，以及双通道NAND Flash，最高支持16-bit NAND Flash，提升系统内存的读写速度，解决了带宽瓶颈。
M801作为一款高配普及型四核，其价格将更具性价比。而与M802不同之处主要在于，M801不支持64位DDR，但是其性能并不比M802差多少。晶晨M802作为顶配四核，但是价格也并不贵，上市价格会与目前市场上的主流A9四核相持平。
目前双核的M803/M805消息十分少，参数信息并不全面，笔者这里不再深究，以免误导各位精明的网友。 编辑点评：目前采用Amlogic芯片的高清盒子都是采用双核版的AML8726-MX，性能上这款芯片还是可以的，但是播放高码率的1080P视频略有压力，低码率1080P的还是十分流畅的。当然这个对厂商的优化要求较高。 针对网友提出的疑问，我们将在这里集中解答 1、5楼网友提出的疑问 2 全志芯片详解•全志芯片详解 全志科技是领先的智能应用处理器SoC和智能模拟芯片设计厂商。公司主要产品为多核智能终端应用处理器、智能电源管理芯片等。凭借卓越的研发团队及技术实力，全志科技在超高清视频编解码、高性能CPU/GPU多核整合、先进工艺的高集成度、超低功耗等方面处于业界领先水平，是全球平板电脑、高清视频、移动互联网设备以及智能电源管理等市场领域的主流供应商之一。公司总部设于中国珠海。目前高清盒子中采用的全志芯片主要是A31、A20、A10和A10s。
全志A31采用40nm工艺以及4核Cortex-A7 CPU架构，配备 PowerVR SGX544MP2 GPU，同时支持4Kx2K视频解码。此外，A31配备了双通道DDR,最高支持64-bit DDR3,以及双通道NAND Flash，最高支持16-bit NAND Flash，提升系统内存的读写速度，解决了带宽瓶颈。
另外， A31还拥有完善的功耗管理系统。全志科技为A31量身打造了一颗智能电源管理芯片AXP221， A31在其配合下可实现电源动态管理，同时，A31还配备了一颗专门用于超低功耗管理的核心，实现了超长续航。全志A31搭载PowerVR SGX544MP2 GPU，拥有八个逻辑核心，兼容OpenGL ES 2.0、OpenCL 1.x、DirectX 9_3。

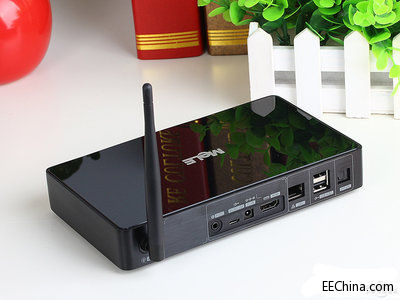

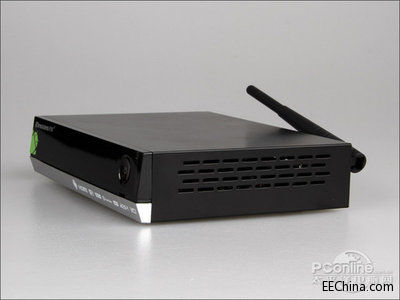

目前采用全志A31的高清盒子有迈乐M9至尊版，另外A31也有一个衍生版本A31S，主要搭载在平板平台上。
全志A20是一款于2013年3月推出的一款移动应用处理器，主要针对平板电脑及智能电视领域。全志A20双核移动应用处理器基于ARM Cortex-A7 和 Mali400mp2 GPU架构， 支持2160P视频解码， H.264 HP 1080P@30fps视频编码。
A20双核处理器，集成 LVDS/RGB LCD, HDMI with HDCP support, 4-CH CVBS OUT, 4-CH CVBS IN, GMAC等；另外， A20与A10 pin to pin 兼容，便于现有设备的升级，加速产品面市 。

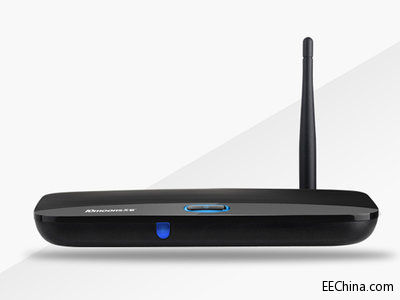

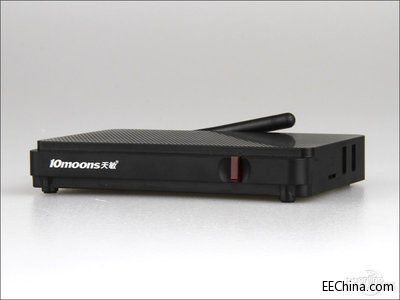

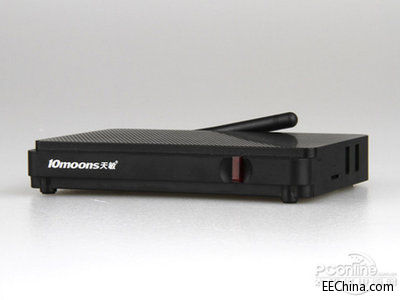

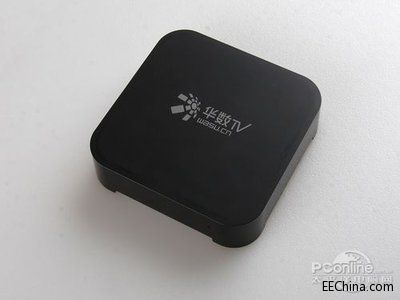

目前采用全志A20盒子的产品有天敏T2双核以及华数盒子，天敏T2是一款可以完美播放4K视频的高清播放机，播放体验堪称完美。

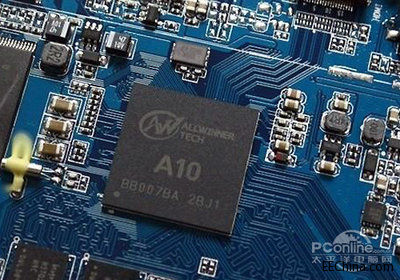

全志A10以及A10S是比较老的产品，都是单核产品，基于ARM Cortex-A8架构，采用采用55nm工艺，芯片集成了四倍全高清视频解码技术、智能功耗管理系统、高清多屏显示处理及输出、高速高效系统体系架构、数模混合高速信号先进工艺的设计与集成、智能电能平衡等多项领先技术。
目前采用全志A10的高清播放机十分少，基本没有了。采用A10S的有天敏ELF。
作为单核产品，全志A10S并没有给我们带来太多惊喜，当然其只是一款单核芯片，不能要求太高。 编辑点评：虽然全志A31的性能强大，但由于四核产品还没有普及，目前只有迈乐的一款旗舰款搭载了A30，在游戏方面这款新品柔韧有余，应该会成为明年高清播放机市场上的一颗明星。A20在直播方面则一直都有良好的口碑，切台速度十分快，可以达到秒切的程度，这个是很少芯片能够做到的，当然功劳也有播放机厂家的优化。 3 瑞芯微芯片详解•瑞芯微芯片详解 瑞芯微相信大家都不陌生了，当年其在MP4市场上大放异彩，目前仍然在平板、高清播放机等市场上活跃。瑞芯微电子有限公司（Fuzhou Rockchips Electronics CO., Ltd）是国内独资的专业集成电路设计公司和经国家认定的集成电路设计企业，专注于数字音视频、移动多媒体芯片级的研究和开发。目前用于高清播放机的方案芯片有RK3188、RK3066和RK292X。

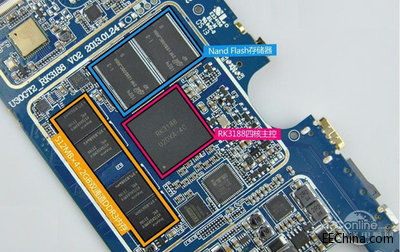

RK3188是一款性能强大的四核芯片，采用Cortex A9四核架构，28纳米制程，最高频率可以达到1.6GHz，Mali-400 MP4 GPU,，频率高达600Mhz。支持双屏显示，完美支持2048x1536分辨率。
官方宣称运算速度比Cortex-A7提升35%，另有消息称，RK3188在CPU端比Tegra 3要快30%，在GPU端比Tegra 3快40%。除了性能强劲之外，全新28nm lp工艺还带来了更低的功耗，相比45nm LP SoC低功耗工艺，新工艺性能提升55%的，功耗节省60% 。

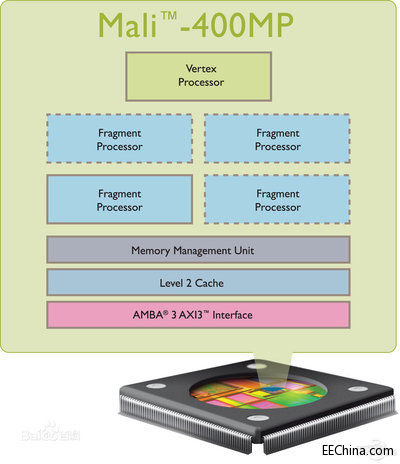

目前采用RK3188芯片的高清播放机有开博尔F9以及天敏D8，性能均十分强劲，可以播放高分辨率高码率视频以及需求更高的游戏资源。RK3066是一款双核ARMCortex-A9处理器，最高速度达到1.6GHz，40nm制程 一级缓存32KB 和512KB L2 cache 采用了Artisan处理器优化包（POP）进行实施。四核ARM Mali-400 MP GPU，支持OpenGL ES 1.1/2.0和OpenVG 1.1。
RK3066拥有四核Mali-400MP4 GPU，频率高达400MHz，能够流畅解码1080P视频，支持双屏显示，最高支持2048x1536分辨率。性能上这款产品还是可以的。
采用RK3066芯片的有开博尔C9 RK292X是一款有一定“历史”的产品，双核Cortex-A9，频率高达1.6GHz，单核Mali-400 GPU，频率高达330MHz，采用55nm工艺，相对来说性能较为落后，目前已经没有搭载该芯片的高清播放机，因此笔者这里就略过了。 编辑点评：瑞芯微目前主要在平板市场发力，高清播放机目前搭载其芯片的产品并不算多，主要都是搭载其四核产品，看来厂商都认可四核RK3188的性能。相信明年瑞芯微会在高清播放机方面又更大的市场。 |
