世平推出基于NXP和TI的 ZigBee 和 NFC 无线通讯解决方案
发布时间：2013-12-3 16:37
发布者：eechina
|
大联大旗下世平集团分别基于NXP的JN516X 、PN544C3/PN65O和PN547/PN65T，TI的CC2530、AM3715和TRF7970A推出ZigBee和NFC解决方案。 ZigBee 是一种基于IEEE802.15.4协议的无线组网通讯技术。 其强大的组网能力，不但能同时连接数千台设备，还能保证设备的互联互通与双向传输。由于数据传输率低、功耗低、成本低、复杂度低、ZigBee 技术受到工业监控、智能家居、智能照明、智能电网、远程医疗等众多企业的青睐。 基于NXP JN516X的 ZigBee解决方案

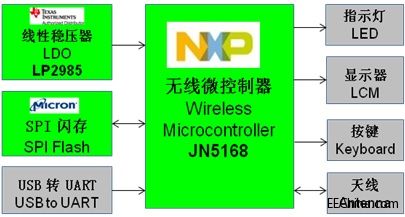

NXP ZigBee 开发板框图

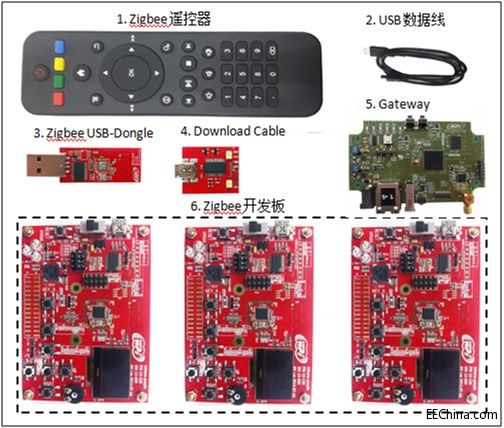

系统架构图 大联大世平集团基于NXP516X的 ZigBee、JenNet-IP 方案可以通过不同的组合方式实现多种功能，下面举例说明怎样实现 Smart Home、RF4CE 和 JenNet-IP 这三个功能。 1. Smart Home：ZigBee 遥控器 + 3 个ZigBee 开发板---实现无线采集传感器信息、无线控制灯和无线控制开关的功能。 2. RF4CE：ZigBee遥控器 + ZigBee USB-Dongle（接到 TV-Box 上）---实现 RF4CE 无线遥控标准的遥控器控制TV-Box。 3. JenNet-IP：ZigBee 遥控器 + 3 个ZigBee开发板 + ZigBee USB-Dongle + Gateway + Smart Phone 如果在户外，可以通过云端（Cloud Server）监控家庭终端设备。回到家里，则可以通过 Wi-Fi 监控家庭终端设备。 基于TI CC2530的 ZigBee解决方案 大联大世平集团代理的TI的 CC2530 是用于2.4-GHz IEEE 802.15.4、ZigBee 和RF4CE 应用的SoC解决方案，其结合了先进的RF 收发器的优良性能、增强型8051 CPU、可编程闪存，且加上过滤选择数字线更好的降噪和灵敏度的晶振。其不同的运行模式大幅降低了系统功耗。模块工作于全球无需授权的2.4 GHz ISM /SRD免费频带。 特性： • 兼容2.4-GHz IEEE 802.15.4 射频收发器 • 优秀的接收机灵敏度和鲁棒性的干扰(平均在-95dBm) • 宽范围的输入电压(3.V – 3.6V) • 生产过程中模块100%通过射频测试 • 具有代码预取功能的高性能、低功耗8051微控制器内核 • 拥有256KB 的系统可编程闪存和8KB 随机存取内存，具备在各种供电方式下的数据保持能力 • 支持SPI和UART通讯接口 • 只需较少的射频开发经验 • 更容易进行编写和实现其功能，缩短研发周期 • 没有额外的射频天线的内部组件，更易布于二层PCB上 • 无需额外的直流解耦 • 包括IEEE 802.15.4 网关计时器 • CSMA/CA硬件支持 • 准确的数字RSSI/LQI支持 • AES加密安全处理功能 应用范围： • 家庭自动化控制 • 工业仪器仪表无线数据采集和控制 • 稳健及安全的低功耗无线应用 • ZigBee PRO/IEEE 802.15.4网络系统 • 人员定位、物流跟踪、仓库巡检、电子标签等 • AMR（水、电、煤气）三表自动抄表 • 无线智能医疗系统 • 电子消费类产品无线遥控 • 无线报警与安全系统 • 智能交通及停车场系统 • 无线传感器网络 • 低功耗遥测感应 NFC（Near Field Communication）是一种采用 13.56MHz 频带的近距离无线通信技术。与非接触式 IC 卡不同，NFC 可进行双向通信---只要是支持 NFC 的产品和 IC 卡，就可以读出或写入数据。还可在智能手机等便携产品间进行通信。有 106kbit/秒、212kbit/秒、424kbit/秒以及 848kbit/秒四种速度可供选择。 基于NXP的 NFC解决方案

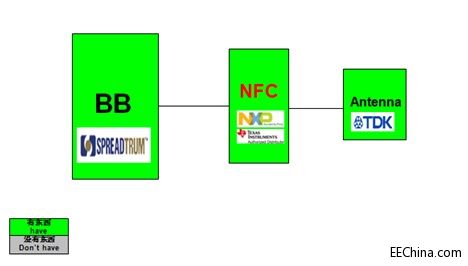

系统架构图 大联大世平集团推出基于NXP的业内公认的成熟稳定产品系列PN65系列（PN65O和PN65T）和控制器件-PN54X系列（PN544和PN547）的NFC解决方案，其进一步大幅降低NFC整体BOM成本，大大减少天线和布板面积，降低功耗并增加通信距离。 产品特性： • ISO/IEC 14443(A&B),MIFARE and Type B'card emulation support via SWP up tp 424 kbit/s • ISO/IEC 14443A,MIFARE over NFC-WI • Reader/Writer mode • ISO/IEC 14443 Type A & B R/W up to 848 kbit/s • ISO/IEC 15693 • FeliCa R/W support up to 424 kbit/s • Support for all mandatory NFC Forum tags • R/W support for MIFARE 1K,4K • Peer to Peer mode • NFCIP-1 compliance 基于TI TRF7970A和AM3715的 NFC解决方案 大联大世平集团代理的TI TRF7970A是用于13.56MHz RFID/NFC近场通信系统的模拟前端和数据帧器件，可工作于三种模式。器件工作电压2.7 -5.5 VDC，支持主流NFC标准，且完全集成了ISO15693、ISO15693、ISO18000-3、ISO14443A/B、FeliCa协议处理，内置的用户可配置编程选择使TRF7970A适合于广泛的应用如移动设备(平板电脑、手机等)，安全配对(蓝牙、Wi-Fi等)、护照或POS读系统、短程无线通信任务、产品辨认或鉴定、医疗设备、接入控制、数字门锁、电子交易卡共享等。 TI的AM3715采用 1GHz ARM Cortex-A8 的 Sitara 微处理器单元 (MPU)，可提供比前代 Sitara 器件高 2 倍的图形性能，支持流畅复杂的 3D 渲染、完美的视觉效果以及增强型图形用户界面 (GUI) 等功能。可将 ARM 性能提升近 40%，实现比前代 Sitara 系列 MPU 低 30% 的低功耗。 完整的 EPOS 解决方案提供整合性、安全性、NFC 以及弹性 • 效能与整合度：包含 TI AM3715 ARM Cortex-A8 微处理器 的 1 GHz 高速效能，可透过整合型互动触控屏幕实现流畅且无缝图形与应用。此外该解决方案还整合打印机、以太网、蜂巢通信以及移动链接功能（Bluetooth 与 Wi-Fi 技术）； • NFC 功能： TI 的 TRF7970A 模拟前端 (AFE) 收发器提供的 NFC 功能，能够以更多无线链接选项扩展电子交易潜力，在降低员工编制需求的同时，提升交易速度与准确性； • 安全性：可保护知识产权与金融交易。EPOS 参考设计整合协力硬件厂商的安全控制器，支持安全启动与防篡改功能。金融交易安全的软件开发，可透过PCI 认证实验室 (PCI-accredited lab) 提供支付卡产业 (PCI，Payment Card Industry) 个人标识号 (PIN) 交易安全 (PTS) 标准的预先评估，帮助开发人员将开始时间缩短达 1 年。以上由英国 RFI Global 提供的预先评估，可帮助软件开发人员快速获得 PCI 认证，加速产品上市时程； • TI 讯号链、电源管理、ESD 保护以及逻辑设备的全面补充：支持如音讯、电池充电、马达以及触控屏幕控制等功能； • 大众化的操作系统支持：充分利用现有软件代码与专业技术，进一步缩短产品上市时程。包括 Linux、Android 以及 Windows Compact Embedded 等各种系统； • 其他特性：不但实现更进一步的产品差异化，而且还可简化接脚对接脚及软件兼容型 TI 装置的使用（例如：使用 TI DaVinci 数字媒体处理器增加视讯功能）。 |
