Littelfuse SP3012系列瞬态抑制二极管阵列的新封装选择带来更大的布局灵活性

发布时间:2013-11-13 19:22    发布者:eechina
关键词: 瞬态抑制 , ESD , 静电放电
箝位性能比其它业界选择高出多达66%

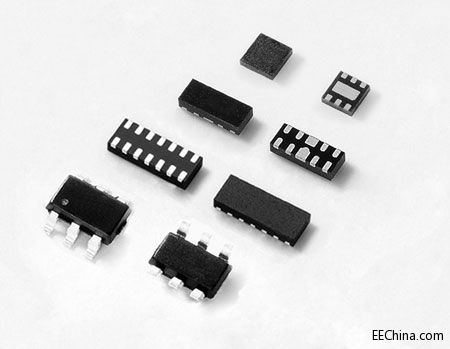

Littelfuse公司为其SP3012系列瞬态抑制二极管阵列(SPA二极管)产品新添两种封装选择。与该系列的其它产品类似,新器件经过优化,可防止外部ESD(静电放电)对高速数据线的敏感型芯片组造成破坏。新的SP3012-03UTG (uDFN-6) 和SP3012-04HTG (SOT23-6) 器件为线路板设计人员提供了更多的选择和更大的布局灵活性。该产品还能提供比其它业界同类封装产品高出多达66%的箝位性能,确保增强芯片组可靠性。


SP3012系列新成员的典型应用包括超极本、液晶电视、机顶盒、以太网交换机等。

“SP3012-03UTG和SP3012-04HTG只有0.4欧姆的动态电阻,箝位电压比业界的其它器件低很多,能够带来更加可靠的设备性能。”瞬态抑制二极管阵列产品线主管Chad Marak表示, “SP3012-03UTG和SP3012-04HTG的超低电容充分减少了信号衰减,因此设计工程师不必为了系统性能而牺牲保护性能。”

特色

• 0.5pF的超低电容将高速应用(比如HDMI 1.3/1.4和USB 2.0、USB 3.0、DisplayPort等等)中的信号衰减和失真降至最低。
• 0.4Ω的极低动态电阻提供超低的箝位电压,有助于保护敏感的高速芯片组。
• 最低的ESD保护能力为±12kV(触点),±25kV(空气),超过了IEC61000-4-2标准规定的最高值(4级)。
• 小封装技术允许直接在器件下布线,节省了宝贵的线路板空间,使PCB布局得以简化。

供货情况
现提供样品;您可向全球各地的Littelfuse授权经销商索取样品。如需了解Littelfuse授权销商名单,可访问 Littelfuse.com。
