恩智浦推出用于NFC天线的ESD保护二极管

发布时间:2013-11-12 11:39    发布者:eechina
关键词: NFC天线 , ESD , 保护二极管
器件电容极低,几乎不受电压影响,从而避免了互调失真

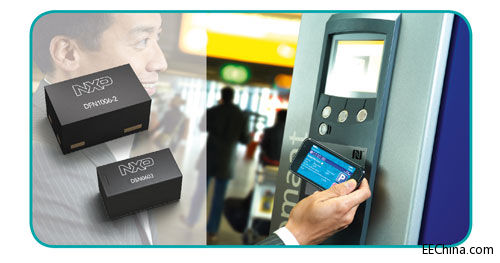

恩智浦半导体(NXP Semiconductors N.V.)推出一系列新的ESD保护器件,专用于保护移动设备NFC(近距离无线通讯)天线免受瞬时电压影响。 PESD18VF1BL和PESD24VF1BL为18 V和24 V双向二极管,电容低至0.35 pF(典型值)。 新型ESD保护二极管采用小型无铅DFN1006-2封装(1.0 x 0.6 x 0.48毫米,0402英寸),是如今小巧纤薄的智能手机的理想之选。


NFC天线通常与电池盖融为一体,或集成在电池中,并通过手机上的小触点连接NFC IC。 这些触点是ESD冲击的入口点,对NFC控制器IC具有潜在的破坏性。 新型恩智浦保护二极管为NFC IC提供保护,符合IEC61000-4-2行业标准。 与此同时,由于二极管电容与偏置电压相对变化极小,它们在设计上保持了天线电路的高信号完整性。 这种结合确保了针对NFC系统的最佳保护。

PESD18VF1BL和PESD24VF1BL的主要特性
•    双向配置,分别允许高达18 V和24V的工作电压
•    低至0.35 pF的电容,可轻松设计天线匹配电路
•    二极管电容几乎不受电压影响,避免了互调失真
•    ESD耐用保护高达10 kV,符合IEC61000-4-2标准
•    极小的DFN1006-2(0402英寸)封装

上市时间和产品定价
采用DFN1006-2封装的新型PESD18VF1BL即将面市。

PESD24VF1BL将于2014年第一季度投入量产。另外两款采用DSN0603(0.6 x 0.3 x 0.3毫米,0201英寸)封装的18 V和24 V保护二极管将于2014年第二季度面市。

链接

•    PESD18VF1BL的数据表:http://www.nxp.com/documents/data_sheet/PESD18VF1BL.pdf
•    PESD18VF1BL的产品信息:http://www.nxp.com/pip/PESD18VF1BL‎
•    NFC天线ESD保护产品传单:http://www.nxp.com/documents/brochure/939775017473.pdf
