Maxim推出最简单的工业PLC数字隔离方案

发布时间:2013-9-2 11:39    发布者:eechina
关键词: PLC , 数字隔离
Maxim 推出面向可编程逻辑控制器(PLC)数字输入子系统的参考设计Corona (MAXREFDES12#),有效降低功耗、系统成本和尺寸。该设计减少了隔离通道数量,实现工业控制与自动化应用的模拟整合。

减小PLC I/O方案尺寸的途径之一是减少数字隔离通道数量。Corona参考设计整合了包括变压器驱动器在内的三款Maxim器件,有效减少隔离通道数量,省去了耗电量较大的光耦和分立元件,从而使功耗降低16%、方案尺寸减小38%、成本缩减23%。Corona参考设计中采用的Maxim器件专为恶劣的工业应用环境设计,工作温度范围可达-40°C至+125°C,是PLC及其它自动化应用的理想选择。


主要优势:

模拟整合: Maxim的数字隔离器将隔离通道减少至四路,无需使用光耦;数字输入串行器针对16路、24路和32路输入设计进行优化,SPI总线支持菊链架构,进一步减少隔离通道数,节省更多设计资源

更低功耗:业内最低的功耗指标;耗电量较传统设计降低16%

更低成本:与传统设计相比,器件总数减少38个,因而该集成方案成本更低

更小尺寸:元件数量较传统设计减少51%

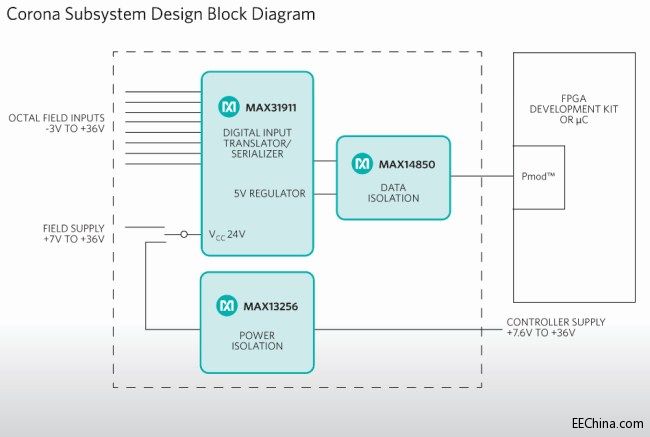

Corona整合器件:

MAX31911:8通道、工业数字输入信号电平转换器/串行器,具有业内最低的功耗指标,有效减少电路板元件数量

MAX14850:6通道数字隔离器具有低功耗特性,在高温环境下性能稳定;通过UL1577、CSA、IEC 60747-5-2安全认证;替代LED寿命有限的光耦器件,运行时间可延长5倍

MAX13256:36V H桥变压器驱动器简化隔离电源设计


Maxim Integrated高级业务经理Tony Partow表示:“Corona 设计中的MAX31911电源电流损耗比竞争方案低80%,展现了我们在模拟整合领域的专业技术与先进的高压半导体工艺的完美融合。以Corona为代表的参考设计,能够加速设计进程,提供创新方案”。

Databeans研究总监及创始人Susie Inouye表示:“参考设计的重要性日益提升,设计人员可以通过参考设计开发先进方案、缩短研发周期”。
