仪表盘和车身控制的应用设计

发布时间:2010-6-4 10:52    发布者:嵌入式公社
关键词: 车身 , 设计 , 仪表盘 , 应用
近年来,在汽车性能方面,除了要求对诸如驾驶、转向和停车等驾驶功能加以改进外,还要求对安全性、舒适性和环保性等相关性能加以提高。虽然内置式微控制器最近为众多汽车系统所用,但是为了将来能够实现更安全、更舒适和更环保的系统,对它们进行性能和功能的改进将至关重要。

产品特性

面向更安全、更舒适且更环保的系统:富士通开发了内置“FR81S”专用32位高性能CPU内核的MB91770系列和MB91725系列新型微控制器,能够控制新一代汽车系统。仪表盘控制是MB91770系列的主要应用领域,而车身控制(空调、BCM等)则是MB91725系列的主要应用领域。

新型内置式高性能32位CPU内核“FR81S”:这款产品采用FR81S内核,提供了比传统32位“FR60”CPU内核高30%或以上的处理性能。 FR81S的工作性能为1.3MIPS/MHz,作为面向汽车应用的微控制器,它提供了极高的处理性能。还具有内置式单精度浮点运算单元(FPU),能够满足图像处理系统和那些需要浮点操作功能的系统(如制动器控制)的要求。虽然时至今日不带FPU的传统产品仍然需要定点运算之类的运算方法,但是本产品具有硬件支持,因此能够简化软件程序并提升运算性能。


产品外观图

带有64个内置式消息缓冲器的CAN控制器:最近,在汽车的CAN网络中存在着大量内置式ECU;它们的规模随着节点数量的增加而不断扩大。虽然传统32位CAN微控制器主要具有32个内置式消息缓冲器,但是这款产品具有64个内置式消息缓冲器,从而能够支持带有大量节点的系统。并且,它还支持ver.2.0A/B充当CAN协议和高达1Mb /s的比特率。

能够通过可切换串行接口和LIN-UART连接多种外设功能:本产品将内置式多功能串行接口用作串行通信接口 (MB91770系列内的2条通道和MB91725系列内的4条通道)。该多功能串行接口可以通过软件切换为各条通道选择UART、时钟同步串行、 LIN-UART和I2C。这样就可以灵活支持外部器件的通信规范和提高系统设计的自由度。除了该多功能串行接口以外,本产品还具有LIN-UART的6 条通道,从而能够与更多控制单元进行通信。

可以扩展电路板布局范围的功能

1.外部总线接口终端专用的电源:本产品为外部总线接口终端配备了独立电源。因此,无需在ECU板上安装电平转换器(先前连接那些在采用单个电源的传统产品内、具有不同工作电压的外部器件时,必须具有电平转换器)。并且,该外部总线接口终端的电源电压范围为3.0V至5.5V,因此它可以灵活地连接单元存储器、图像用ASIC等。

2.I/O再分配功能:微控制器的外设单元的分配和接线方式在很大程度上取决于微控制器的引脚分配。为了减少引脚分配给电路板布局带来的物理约束,本产品提供了内置式I/O再分配功能,可以通过软件设置来改变I/O端口分配。由于I/O再分配功能允许我们从分配的终端中选择需要用到的外设终端,所以可以大幅提高电路板布局的自由度。

从外设和分支数量(可以再分配的终端数量)如下所示:

从外设和分支数量

PPG:11通道×3分支

输入采集:6通道×3分支

LIN- UART:4通道×2分支

重加载定时器:4通道×3分支

图2展示了I/O再分配功能略图。

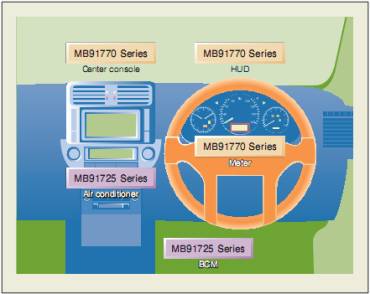

图1:MB91770系列/MB91725系列在汽车中的应用视图。

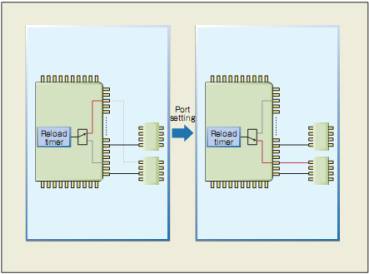

图2:I/O再分配功能示意图。

应用实例

1.MB91770系列(面向仪表盘应用)

虽然最近的汽车中存在着多种不同类型的仪表盘指示,但是那些处理视觉信息的仪表盘系统都需要将必要的驾驶信息在很短的时间内准确无误地传递给驾驶员。MB91770系列实现了系统的实时处理,并且具有FR81S内核的高处理性能;它内置有外设功能,是采用STN法和LCD面板的仪表盘控制的最佳选择。

它具有内置式步进马达控制器的6条通道,能够控制速度计、转速计等的指针。它还具有用于里程表指示的段式LCD控制器(32段×4com)和用于生成充当转向信号声源的波形的发声器。和传统产品相比,该发声器的功能得到了大幅提高。尽管传统发声器只具有能够在音量改变的情况下逐渐降低音量的淡出效应功能,但是MB91770系列除了具有淡出效应以外,还能够按照规定的速度降低或提高音量。并且,可以利用16位分辨率实现音量微调,从而实现更平滑的音变。

MB91770 系列的应用实例如图3所示。

图3:MB91770系列的应用实例

2.MB91725 系列(面向车体控制应用)

通过汽车内的各种开关输入以及来自于内置式汽车传感器的信息控制汽车内的空调和BCM系统。无论外界的天气状况和行车条件如何,必须具有空调才能保持舒适的车内条件。在汽车停放在炎热的太阳光下时,通过执行最佳控制将汽车内部的温度迅速降至较为舒适的水平,并根据来自于各个传感器的信息保持舒适的车内温度。BCM系统可以在多个车体系统ECU(如车门、座椅和组合开关)上实现集中控制。制造商也在考虑整合无钥匙进入的ECU功能等。

MB91725系列具有大量内置式串行接口,因此能够利用CAN/LIN网络连接到多个ECU上。它还具有定时器功能的多条通道和A/D转换器,从而实现了各种功能整合。

并且,除了面向程序的主Flash存储器以外,MB91725系列还具有面向数据的内置式Flash存储器。这可以在从面向程序的主Flash存储器中执行程序的过程中在面向数据的Flash存储器内进行写入/擦除操作;这样就可以替代E2PROM。这就有助于减少ECU电路板上的元件数量。

数据Flash的优势:不再需要E2PROM,并且可以缩小电路板面积;提高数据写入速度;数据、程序等存储在微控制器中的Flash存储器内,这样有助于防止信息泄漏。

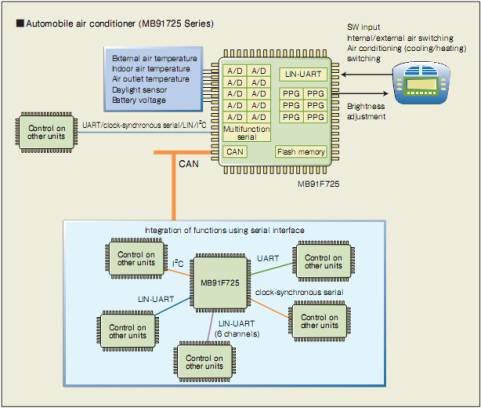

图4展示了MB91725系列的应用实例。

产品技术指标

表1展示了本产品的主要技术指标。

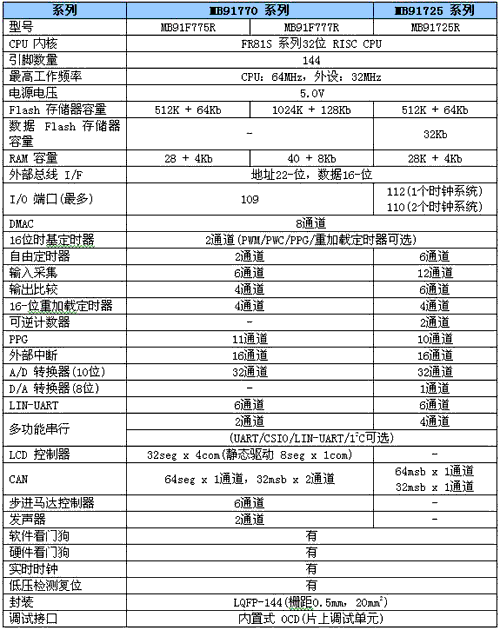

表1

开发环境

本产品采用片上调试方法。在传统产品中,必须利用ICE主单元和验证用评估芯片实现调试,然后通过利用汽车上的器件实现系统评估。本产品允许利用实际器件进行单元系统评估和汽车评估。并且,它采用单线调试接口,可以实现汽车评估或一致性测试,并且能够利用通用同轴电缆、在高达10米的范围内实现小型ICE主单元和目标电路板之间的通信。这可以简化按照常规难以实现的汽车评估。

图5

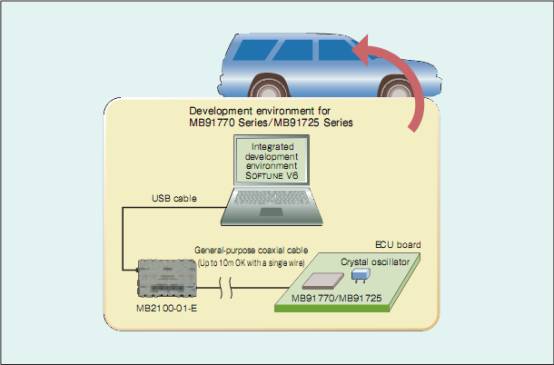

图5展示了开发环境视图,表2展示了开发环境配置。

未来开发

开发了面向仪表盘控制和车身控制应用的产品之后,我们会继续开发内置FR81S CPU内核的微控制器系列产品,包括面向马达控制应用的产品。

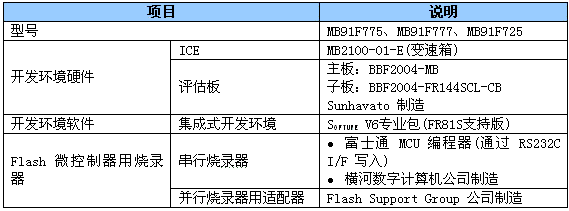

表2

富士通微电子 供稿
