安立推出配备尖端脉冲测量和真差分激励模式功能的全新矢量网络分析仪VectorStar 系列

发布时间:2013-8-21 10:53    发布者:eechina
关键词: 网络分析仪

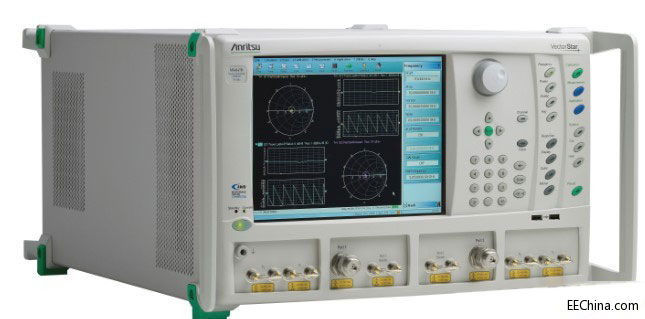

安立公司推出 MS4640B,由此扩展了其 VectorStar 系列矢量网络分析仪 (VNA)。MS4640B 具有众多尖端测量功能,包括 PulseView (可提供脉冲轮廓、脉冲内定点及脉冲到脉冲的S参数测量)以及 DifferentialView (可实现真正差分激励模式的 S 参数测量),可帮助工程师解决与雷达和当今高速串行应用的组件和子系统的测试和特征描述相关的挑战。


PulseView 能让航空和国防行业的设计工程师和组件制造商在脉冲条件下对设计进行准确测试和特征描述。行业领先的 2.5 ns 分辨率、100 dB 动态范围,以及独立的测量门,可确保无与伦比的结果清晰度。它还能让用户检测到其他系统无法发现的上升/下降沿和脉冲内性能波动。凭借 500 ms 的业内最佳捕获时间,它能让用户在较长的脉冲重复间隔条件下进行测量,或者对更多的脉冲进行脉冲到脉冲测量。

此外,该设备还可应要求配备 IF 数字化选件(该选件可实现 PulseView 应用的快速数字化)以及 4 个内部脉冲发生器。这些脉冲发生器可用于调制被测试装置 (DUT) 或者相关的调制测试组件。除这些先进功能外,该设备还配备创新的图形界面,从而能够简化测量设置,确保用户能在正确的条件下进行测量,增加用户的信心。

DifferentialView 以及可选的内部第二源能让开发差分放大器的工程师和进行高速串行设计的信号完整性工作的工程师在真实差分激励模式条件下评估他们的设计。创新的 GUI 能让工程师即时确定变化和查看结果,而无须进行繁琐的屏幕显示切换。将 DifferentialView 与安立的四端口测试组件配合使用,用户可以测量差模、共模和混合模式的 S 参数。

MS4640B 继承了 VectorStar 平台的所有内在优点。VectorStar 具有超卓的测量性能,在低至 70 kHz 的频率条件下仍可实现高度准确的 S 参数测量,从而可确保对模拟应用的装置进行精准建模。它能提供高质量的低频数据,可确保准确的直流分量估算,改善测量精度。

VectorStar VNA 可提供从 70 kHz 到 20、40、50 和 70 GHz 的多种频率配置,并可配置为频率范围70 kHz 至 125 GHz宽带系统。依据具体的频率范围要求,配合 Virginia Diodes, Inc. (VDI) 或 OML, Inc. 生产的毫米波模块, VectorStar 还可提供频率覆盖高达 750 GHz 的系统。

MS4640B 系列的交货周期为 8 至 10 周。
