诠鼎集团推出TOSHIBA适用马达控制的完整解决方案
发布时间：2013-7-25 10:04
发布者：eechina
|
电子元器件分销商大联大集团宣布其旗下诠鼎集团推出东芝马达控制整体解决方案。该款马达控制整体解决方案采用混合DMOS(BiCD)工艺技术制成，集高分辨率PPG和高精度模拟控制接口于一体，其电压和电流能力高于现有的Bi-CMOS电机驱动器。 东芝电机驱动器还具有功能性强、功耗低等特点且芯片封装种类繁多，适用于各种装配形式。该产品具备电路异常检测功能 (POR、TSD和ISD)，可以进行上电复位(POR)，防止在器件开关时发生运行故障；通过热探测电路检测器件是否存在异常过热，以便判断是否进行过热关机(TSD)；当任何器件终端与电源或接地之间发生短路时，过电流探测电路会停止器件运行，自动过电流关机(ISD)。 在该解决方案中，TB67S213FTAG和TB67S215FTAG皆为两相双极步进电机驱动器；TB67S213FTAG使用一个PWM相位信号控制，TB67S215FTAG使用PWM CLOCK-IN控制；都采用BiCD工艺，额定功率为40 V/ 2.5 A（绝对最大额定值）；其内置VCC稳压器，都可以操作于单一的马达电力（VM）供应。
TB67S213FTAG TB67S215FTAG 特点: 可驱动一个双极步进电机； PWM电流反馈控制； 运行在1、1/2、1/4的步阶模式； MOSFETD的输出级使用低导通电阻； 高电压和大电流（请参阅规格书中的绝对最大额定值和操作范围）； 错误检测功能：上电复位（POR）、热关断（TSD）和过电流关断（ISD）； 内置VCC稳压调节器允许器件操作在一个单独的VM电源； 可定制的PWM斩波频率，依据使用的外部器件（电阻/冷凝器）； 封装：P-WQFN36-0606-0.50。 TB67B000HG是一个高压脉宽调制直流无刷马达驱动器。该产品将一个正弦波PWM ⁄宽角度整流控制器和高压驱动器集成在一个封装中 。本产品经过精心设计，通过使用一个来自微控制器的模拟电压信号作为速度控制信号，可以直接改变BLDC的速度。
TB67B000HG 特点: 集成控制器和高压驱动器整合于一体。 可以选择正弦波PWM驱动器或宽角度整流驱动器。 IGBT按三个桥接单元排列 内置振荡器电路（载体频率=fosc/252（Hz）） 高端自举电源：内置自举二极管 内置过电流保护、热关断、欠压锁定以及马达锁检测。 芯片上调节器（Vreg=7V（典型值），30mA（最大值），Vref out=5V（典型值），35mA（最大值）） 工作电源电压范围：VCC=13.5至16.5V 工作电源电压范围：VBB=50至450V 东芝是首批通过引入协处理器向量控制（向量引擎）以提高电机应用能效性的公司。M370系列微控制器包括向量引擎（VE），即是作为东芝所开发的能效型Cortex™-M3内核微控制器系列的一部分。东芝目前正在开发一系列结合了“新向量引擎”（暂定名称，正在开发中）的产品，这些产品的应用范围更广且将进一步提高电机设计的效率。此项开发将以TX03作为开始，紧随其后的是TX04系列（基于Cortex™-M4F 内核）。另外，针对基于8位微控制器的低成本方案，东芝将会推出最新的搭载PMD（可编程电机驱动器）电路的TX00系列（搭载Cortex™-M0内核）。东芝将采用一系列不同的嵌入式内存尺寸、外围 IP、不同的应用开发包（包括家用电器、办公设备和工厂自动化设备等）以进一步强化这些产品阵容。东芝将继续积极推动新技术和新产品的开发，进而提供电机应用的最优化解决方案。 附带产品列表：
图1 有刷电机驱动器
图2 无刷电机驱动器

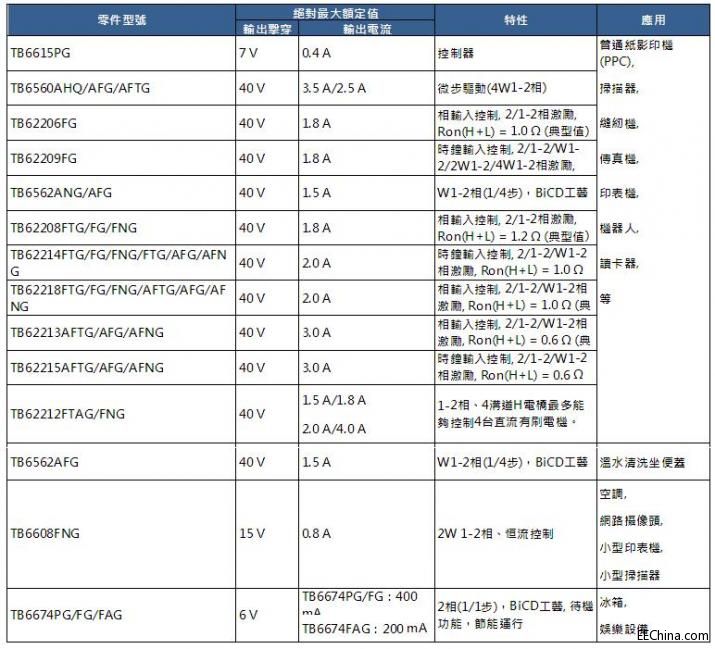

图3 步进电机驱动器 想要进一步了解代理商及其他产品信息，请造访诠鼎集团/振远科技www.aitgroup.com.tw 想要进一步了解更多TOSHIBA东芝产品信息，请进入其网站www.semicon.toshiba.com.tw 如欲访问大联大集团网站获得更多信息，请点击：www.wpgholdings.com。 |
