IR推出采用5引脚SOT-23封装的业内最小PFC升压IC

发布时间:2013-7-23 10:22    发布者:eechina
关键词: PFC , 升压

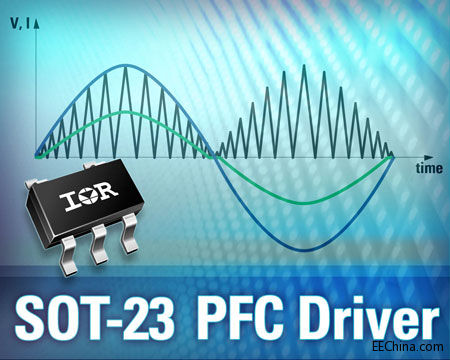

国际整流器公司 (International Rectifier,简称IR) 推出采用5引脚SOT-23封装的业内最小功率因数校正 (PFC) 升压IC——IRS2505LTRPBF,适用于开关模式电源 (SMPS)、LED驱动器、荧光灯及HID电子镇流器等应用。

IRS2505L扩充了IR的µPFCTM PFC控制IC系列,并配备崭新的控制系统,只需5个引脚就可部署PFC控制器,从而大幅减少整体系统尺寸、器件数量及系统成本。IRS2505L还可以在临界导通升压PFC、降压或反激配置下操作。


该IC包含自然频率震荡器,并具有升压功率MOSFET的开关时间控制功能。开启时间功能用来维持准确及恒定的直流总线输出电压,以及为高功率因数和超低总谐波失真 (THD) 提供正弦曲线状的交流输入电流。关闭时间功能则取决于无需次级线圈的电感电流过零检测电路,能够进一步减少器件数量。

IR亚太区销售副总裁潘大伟表示:“随着市场对电子产品的需求与日俱增,PFC仍然是全球电网必不可少的要素。IRS2505LIC采用了简单且多功能的设计,包含多种新特性和功能。相关解决方案可大幅减少电路器件数量,并且提供卓越的PFC性能及输出稳压能力。”

IRS2505L提供宽泛的输入电压和负载范围、经稳压的直流总线输出电压,以及可编程直流总线电压等级。该器件还为所有引脚带来直流总线过压保护、可编程MOSFET过流保护和集成式静电放电保护。其它功能还包括微功率启动电流、在VCC上的20.8V内部Zener箝位,以及针对所有输入与输出的锁存免疫力。

规格

器件编号

封装
VCC
待机电流
Vref
IO+/IO-

IRS2505L

SOT-23 5-L
7.9V  – 20.8V
<50µA
4.1V  +/-1.9%
50/450  mA

产品现已接受批量订单。新器件不含铅,并符合电子产品有害物质管制规定 (RoHS)。相关数据请浏览IR的网站www.irf.com
