ADP2384/ADP2386:降压DC/DC控制器参考方案
发布时间：2013-7-15 23:32
发布者：1770309616
关键词：
整流MOSFET器件
|
ADI公司的ADP2384/ADP2386是两款4mm×4mm LFCSP封装的高效、同步降压DC/DC稳压器，内部集成一个44mΩ的高边检测功率MOSFET及一个11.6mΩ（ADP2384）、11mΩ(ADP2386)的同步整流MOSFET器件。为了实现杰出的稳定性和瞬态响应特性，该器件采用峰值电流模式，固定频率脉宽调制控制方案。ADP2384/ADP2386器件的开关频率可编程设置范围为200kHz~1.4MHz，为了减少系统噪声，同步功能允许开关频率由外部时钟同步。同时还具有欠压关断、过压保护、过流保护、短路保护、过热关机的功能。 ADP2384是一个同步降压型DC/DC稳压器，集成了44MΩ，高侧功率MOSFET和11.6MΩ，同步整流MOSFET，以提供高效率的解决方案（采用紧凑型4mm×4mm LFCSP封装）。该器件采用峰值电流模式，恒定频率脉冲宽度调制（PWM）控制方案，具有出色的稳定性和瞬态响应。ADP2384的开关频率可以被编程（从200kHz~1.4MHz）。为了减少系统噪音，同步功能可以使开关频率同步到一个外部时钟。

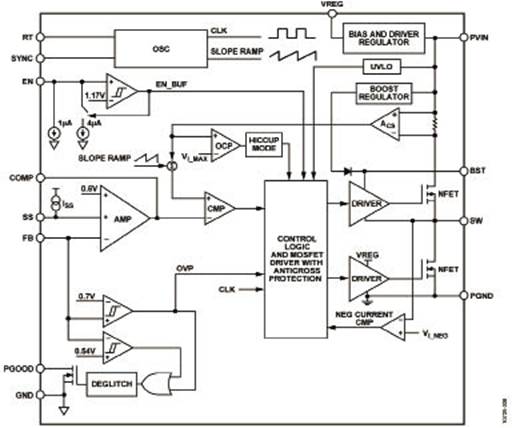

图1 ADP2384方框图

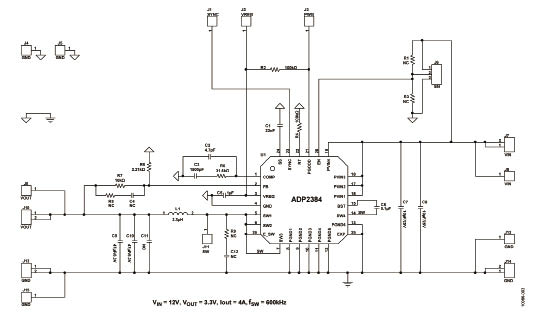

图2 ADP2384电路图 ADP2384仅仅需要最少的外部元件，其工作输入电压为4.5 V~20 V。输出电压为可调节（0.6 V至输入电压的90％），最高可提供4 A的连续电流。当关闭时，每个IC从输入源的电流小于120μA。该稳压器专用于高性能应用（高效率和设计灵活性）。外部补偿和可调软启动功能提供了设计的灵活性。电源良好输出和精密输入提供了简单和可靠的电源排序。 其他主要功能包括：欠压锁定（UVLO），过压保护（OVP），过流保护（OCP），短路保护（SCP），热关断（TSD）。 ADP2384主要特性 ·输入电压：4.5V~20V ·集成MOSFET：44mΩ/11.6MΩ ·参考电压：0.6V±1％ ·连续输出电流：4A ·可编程开关频率：200kHz~1.4MHz ·同步至外部时钟：200kHz~1.4MHz ·180°错相时钟同步 ·精密的电源良好 ·外部补偿 ·内部软启动与外部可调选项 ·启动进入预充电输出 ·ADIsimPower设计工具支持 ·ADP2384/ADP2386应用 ·通信基础设施 ·网络和服务器 ·工业和仪器仪表 ·医疗保健和医疗 ·中间电源轨转换 ·直流到直流负载点应用

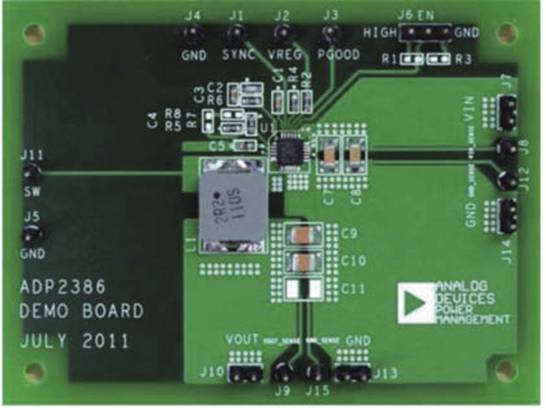

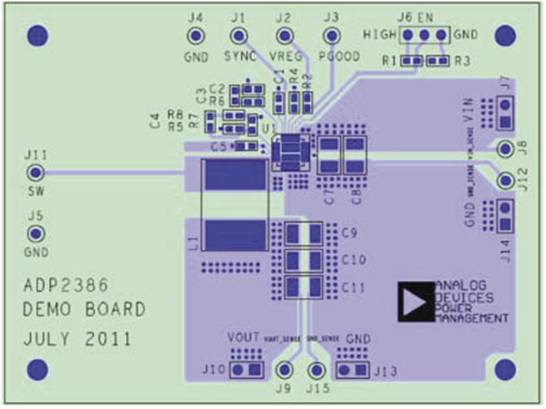

图3 ADP2386 PCB元件布局图 ADP2384/ADP2386方案主要特性 ·输入电压：4.5V~20V·±1％的输出电压精度 ·集成MOSFET ·44mΩ/11MΩ ·连续输出电流 ·4 ADP2384 ·6 ADP2386 ·可编程开关频率：200kHz~1.4MHz ·同步至外部时钟：200kHz~1.4MHz ·180°异相同步 ·精密使能和电源良好 ·外部补偿 ·内部软启动与外部可调选项 ·启动进入预充电输出 |
