VLSI音频芯片(VS1003 1053 1063 1005)功能区分 [复制链接]

QQ380100225 (离线)
积分
246
帖子
7
发表于 2013-6-5 15:54:21 |显示全部楼层
关键词: MP3编解码 , VS1003 , 播放器


芬兰VLSI(威声)专注音频编解码方案20多年,其产品有VS1003 MP3解码芯片,VS1011,VS1053,VS1063 支持MP3编解码,全双工编解码器。新型号VS1005 是目前世界上最集成的音频编解码芯片 支持MP3编码 无损压缩 FLAC WAV ,带以太网 USB I2S 接口  可以单独做系统主机。

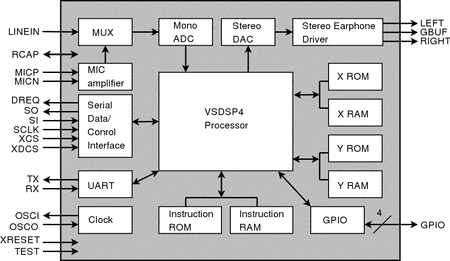

VS1003

特点:
解码MP3(MPEG 1&2音频层III)(CBR + VBR + ABR),WMA 4.0/4.1/7/8/9的所有配置文件(5-384kbit / s的),WAV(PCM + IMA ADPCM); MIDI / SP-MIDI文件
对话筒输入或线路输入的音频信号进行IMA ADPCM编码
从麦克风或线路输入编码IMA ADPCM
流媒体支持
低音和高音控制
使用一个12 - 13 MHz的时钟
内部PLL时钟倍频器
低功耗运行
内含高性能片上立体声数模转换器,两声道间无相位差
音频编解码芯片vs1003 DATASHEET.pdf (708.14 KB, 下载次数: 7)

VS1011

特性
●解码类型MPEG1.0和MPEG2.0 AUDIO LAYERⅢ(MP3:CBR VBR ABR);LAYERSⅠ和Ⅱ(

MP1,MP2)可选; WAV(PCM+IMA ADPCM)
●使用12.0MHZ外部时钟时,MP3解码采样率高达320KBIT/S
●支持所有的音频流媒体格式
●高低音控制
●12..13MHZ或24..26MHZ单外部时钟操作
●片内时钟倍频器
●低功耗操作
●高音质立体声DAC,通道间无相位差
●立体声耳机驱动器30Ω负载
●模拟和数字部分采用2.5V 3.6V独立供电
●串行控制和数据接口
●可以当做从模式协处理器使用
●可供用户代码/数据使用的5.5KB片上RAM
●可单独应用的SPI 引导启动
●可以通过添加代码和4个GPIO引脚来实现新的功能
音频编解码芯片vs1011 DATASHEET.pdf (754.61 KB, 下载次数: 6)

VS1005


VLSI 最新型号  目前最集成的音频编解码芯片
硬件特性●3通道24位音频ADC

  ●双24位音频DAC。
  ●30欧立体声耳机驱动器。
  ●内置麦克风放大器
  ●RDS立体声调频无线电接收机。
  ●10位ADC,3-5个外部输入。
  ●单电源操作,内置四个可编程调节器。
  数字硬件特性
  ●100MIPS VS_DPS4处理器核心。
  ●128KB的程序RAM及128KV的数据RAM。
  ●受保护的8Mbit FLASH(可选)。
  ●USB2.0高速设备/主机(480Mbit/S)。
●I2S和SPDIF数字音频接口。
  ●EEC模式的NAND FLASH接口。
  ●SD卡接口。
  ●2路SPI总线接口。
  ●10BaseT以太网控制器。
  ●UART接口。
  ●所有数字引脚均为用户配置通用IO。
●灵活的时钟选择,默认12.288MHz下操作。
●内置数字逻辑使用的锁相环时钟倍频器。
  ●电池备份存储的实时时钟RTC。
  ●里德-所罗门纠错。
  ●通过JTAG可以使用VSIDE进行硬件调试。
固件特性      ●解码格式:MP3,WMA,OggVorbis,AAC,HE- AAC,FLAC,WAVPCM。
  ●编码格式:MP3,OggVorbis,WAVPCM。
  ●对SD卡和NABD FLASH的文件读写。
  ●FM调谐器和RDS解码器。
  ●USB主、从库。
  ●电阻触摸屏图形显示。
  ●大规模音频信号DSP库。
  ●以太网IP协议栈。
  ●大规模可定制VSIDE
       ●灵活的启动选项。
音频编解码芯片vs1005最新型号 DATASHEET.pdf (2.1 MB, 下载次数: 7)

VS1053

特性
● Ogg Vorbis 解码;MPEG 1 & 2 音频阶层III (CBR +VBR +ABR);阶层 I 和 II 可选;MPEG4/2 AAC‐LC(+PNS),HE‐AAC V2 (级别3) (SBR + PS);WMA 4.0/4.1/7/8/9 所有特性注1 (profiles)(5‐384kbps);
WAV (PCM + IMA ADPCM);通用 MIDI 1 / SP‐MIDI 格式0 的文件
● 用软件插件进行Ogg Vorbis 编码(2007 第四季可用)
●“咪/线路”的输入信号可实现IMA ADPCM 编码 (立体声)
● 支持MP3 和WAV 的数据流
● EarSpeaker 空间效果注 2 处理
● 低音和高音控制
● 只用一个单独的12..13MHz时钟运作
● 也可以使用一个24..26MHz时钟运作
● 内建PLL 时钟乘法器
● 低功耗运作
● 芯片内建高质量和通道间无相位误差的立体声DAC
● 过零交叉注3(Zero‐cross)侦测和平滑的音量调整
● 立体声耳机驱动器可以驱动一个30Ω的负载
● 安静的电源通断功能
● 可扩展外部DAC 的I2S 接口
● 分离的模拟、数字、IO 供电电源
● 供用户代码和数据使用的片内RAM
● 用于控制和数据的串行接口
● 可以作为从模式的辅助处理器使用
● 特殊应用可使用SPI FLASH 存储器引导
● 可用于调试的UART 接口
● 可用软件增加新功能和提供最多8 个GPIO
● 符合RoHS 无铅标准的封装(绿色环保)
音频编解码芯片vs1053 DATASHEET.pdf (889.99 KB, 下载次数: 7)

VS1063

特性
  ●编码类型:MP3; Ogg Vorbis; PCM; IMA ADPCM;G.711 (μ-law, A-law); G.722 ADPCM。
●解码类型:MP3 (MPEG 1 & 2 Audio layer III (CBR+VBR+ABR));MP2 (layer II) (可选);MPEG4 / 2 AAC-LC(+PNS),HE-AAC v2 (Level 3) (SBR + PS);Ogg Vorbis; FLAC;WMA 4.0/4.1/7/8/9 所有配置文件 (5-384 kbps);
  WAV (PCM, IMA ADPCM, G.711 μ 规则/A 规则,G.722 ADPCM)
  ●全双工编解码器; PCM, G.711 μ 规则/A 规则, G.722ADPCM)


[1]●支持流媒体
  ●增加到96KB 的用户代码/数据RAM
●有作为保护用户代码的唯一ID
  ●安静的上电掉电
  ●供外部DAC 使用的I2S 接口
  ●串行控制和数据接口
  ●可以当做从模式协处理器使用或单独作为处理
  器使用
  ●特殊应用下可使用SPI FLASH 启动
  ●供调试使用的异步串行接口UART
  ●可以通过添加代码和12 个GPIO 引脚来实现新的功能
音频编解码芯片vs1063 DATASHEET.pdf (1.06 MB, 下载次数: 9)

wuyjjj (离线)
积分
40
帖子
3
发表于 2013-6-30 03:04:26 |显示全部楼层
本人需要开发一个带屏显的 MP3 WAV FLAC(最好还能ape)播放器   关键是要可以带I2S接口 我可以外接DAC!  价格商量  我QQ:973548479
csham (离线)
积分
86
帖子
7
发表于 2014-4-17 15:46:06 |显示全部楼层
学习ing
fslfch (离线)
积分
39
帖子
5
发表于 2014-4-28 19:51:58 |显示全部楼层
11111111111111111111111111
