带有跟踪/排序功能的三输出DC-DC控制器（Maxim）
发布时间：2010-5-25 11:44
发布者：嵌入式公社
关键词：
DC-DC

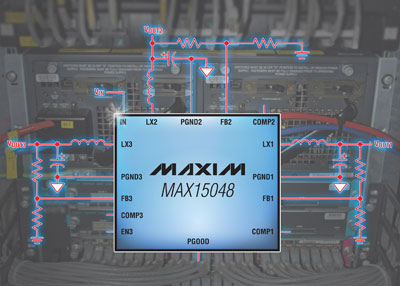

Maxim推出低成本、三输出、同步降压控制器MAX15048/MAX15049，带有跟踪(MAX15048)或排序(MAX15049)功能。这两款控制器能够满足小尺寸逻辑器件较高的容限要求，通过驱动外部MOSFET提供0.6V至19V的稳压输出，每路输出的负载电流高达15A。此外，集成的跟踪/排序功能允许用户对核电压和I/O电压进行无缝控制。MAX15048/MAX15049集良好的通用性、高度集成特性及优异的性能于一体，非常适合电信、网络、存储及服务器等设备中的高可靠性电源应用。
MAX15048/MAX15049经过精心设计，无需外部元件，从而节省了成本。器件工作在4.7V至23V较宽的输入电压范围，支持低成本电池组以及最新的40nm ASIC。每个PWM模块按照可编程的开关频率(200kHz至1.2MHz)进行工作。1.2MHz开关频率、120°错相工作方式可将输入电容纹波频率提高至3.6MHz，从而大大降低了RMS输入纹波电流以及输入旁路电容的尺寸。MAX15048/MAX15049集成自举二极管，进一步降低了系统成本。 器件具有数字软启动/软停止功能，保证无干扰地上电和断电。电源就绪电路监测全部三路输出，当所有输出均达到稳定电压时，向系统控制器/处理器提供一路信号，使能系统级监测。器件的保护功能包括无损耗谷电流限制模式、“打嗝式”输出短路保护以及热关断保护。 MAX15048/MAX15049采用增强散热的5mm x 5mm、32引脚TQFN封装，工作在-40°C至+85°C扩展级温度范围。可提供评估板MAX15048EVKIT+，以加速设计进程。 Maxim公司电话：010-62115199，传真：010-62115299，网址：http://china.maxim-ic.com。 |
