飞兆推出高速逻辑栅极光电耦合器，符合新宽体5引脚SOP封装的更高绝缘要求
发布时间：2013-5-9 14:23
发布者：eechina
关键词：
光电耦合
|

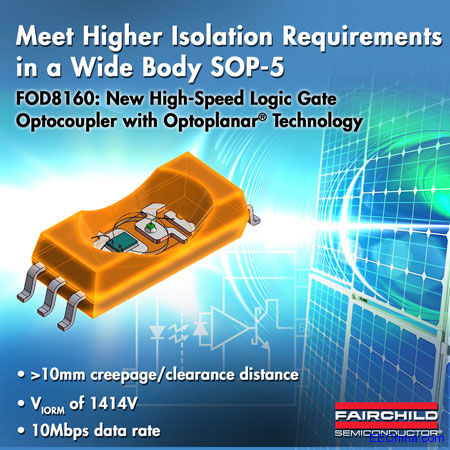

10mm爬电和间隙距离；符合高压工业设计所需的严格安全标准 从事工业应用的设计人员需要在噪声很常见（以电压瞬态和接地环路电流的形式）的环境中可靠地传输高速数据。 他们还需要符合严格的新安全标准，例如国际太阳能逆变器标准IEC-62109。 同时，设计人员需要灵活的解决方案，在占用更少电路板空间的同时，降低物料成本。 为迎接该挑战，飞兆半导体开发了FOD8160，这是高抗噪能力逻辑栅极光电耦合器，采用Optoplanar技术和宽体5引脚小型封装(SOP)。 FOD8160允许设计人员在电路的高压侧灵活融入隔离，或更换两个爬电/间隙距离较小的数字隔离器或光耦合器。 此外，该设备具有1414V的Viorm（最大重复峰值绝缘电压）和10mm的爬电/间隙距离，远大于标准高速光耦合器。 这对于需要Viorm值等于或大于1000V的设计是必需的。
通过在小尺寸中结合可靠绝缘和卓越抗噪能力特性，FOD8160让系统工程师能够设计一个传输错误率较低的强大系统。 此外，该设备还提供较低的系统故障率，并以低成本的设计和组件，在工业系统需要延期的情况下，提供久经考验的可靠性。 主要功能： • 大于或等于10mm爬电和间隙距离；0.5mm绝缘距离 • 安全和法规认证 - 1分钟UL1577，5,000 VRMS。 - DIN-EN/IEC60747-5-5，1,414V最大峰值绝缘电压，8,000V峰值瞬态额定绝缘电压（待审批） • 10Mbps数据速率 • CMTI最小值为20kV/µs • 高速AlGaAs LED • 集电极开路输出 • 3.3V或5V电源电压有利于逻辑电平转换 • 通过高达摄氏+100度的扩展工作温度范围增强性能 • 小尺寸和超薄外形节约了电路板空间 FOD8160高速逻辑栅极光电耦合器采用新宽体5引脚SOP封装，是飞兆高性能光电耦合器系列的一部分，相比市场上的竞争设备，提供优异的开关性能、低功耗和出色的共模瞬态抑制性。 报价:（订购 1,000 个） FOD8160的器件价格为1.38元。 可供貨期: 按请求提供样品。 交货期: 收到订单后 8-12 周内 需要产品PDF格式的数据页，请访问网页：http://www.fairchildsemi.com/ds/FA/FAN3180.pdf 查询更多信息，请联络飞兆半导体香港办事处，电话：852-2722-8338；深圳办事处，电话：0755-8246-3088；上海办事处，电话：021-3250-7688；北京办事处，电话：010-6408-8088 或访问公司网站：http://www.fairchildsemi.com/cn/。 |
