TVS 压敏电阻等保护类器件的布局问题

发布时间:2013-4-25 15:16    发布者:绝对好文
关键词: TVS , 压敏电阻 , 电路保护
原著:武晔卿

世上本没有垃圾,垃圾都是放错了位置的资源。

对于电路来说,保护器件就是其保护作用的关键资源,但如果放错了位置,它就是垃圾;甚至不仅是垃圾,而还可能成为祸害。

由最近承接的几起电路原理图审核项目来看,触景生情而发出如上的感慨。

案例1:输入端24V波动,R1和R2常被烧坏。

电路图分析,R1和R2的作用可能有二,一是限流,二是保护。如果设计起因是出于保护作用的话,24V输入波动较大的时候,R1/R2上过流被烧掉就是正常的,谁让您把它当保险丝使用呢!但是如果出于限流的作用,则TVS的放置位置就值得商榷了。宜把TVS放置在R1/R2的左侧,这样,24V上有波动尖峰输入的时候,先从TVS泄放了,而不会连累R1/R2。

图1

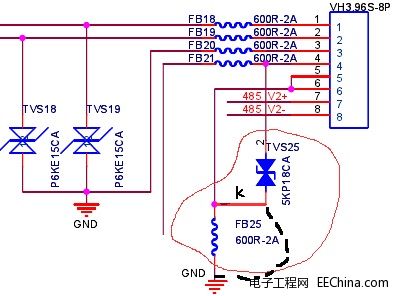

案例2:保护器件对地的通路上不要有其他器件(如图2红圈内器件)(嫌电路死得慢的除外)

TVS 25起作用的时候,泄放电流同时也会流经FB25,虽然这里的FB25的耐流是2A,已有一定的余量,但磁珠的失效后现象是烧断,它一旦断开,TVS的保护作用将不复存在,甚至后面的电路尚不自知,继续工作时再来扰动,则后续电路难保。

而保护类器件失效后的第一现象是短路,以便即使它坏掉也能继续将外来扰动电流泄放掉以保护后续电路。

解决方法就是将k字母下的那条线断开,并用黑虚线将TVS连接到地(如图2)。这里磁珠的作用是在Pin5和Pin6与地之间加一道尖峰的吸收措施实现隔离,所以仍需保留。

图2

由以上两个案例分析,均是因器件放置位置所引起,还有发生过原理图对,但PCB布线错,或原理图错,但PCB确实对的,因这些器件大都是连接在地之间的,出现此类错误也是自然。

大脑空白,不知如何结尾,权当句号,列位看官见谅。
