解读泰克最新任意波形发生器AWG70000
发布时间：2013-3-22 15:25
发布者：eechina
|

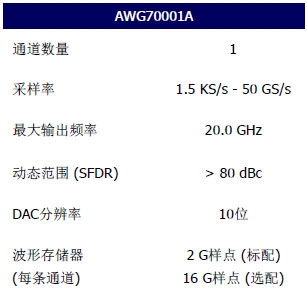

近日，泰克公司推出采样率高达50 GS/s的下一代任意波形发生器---新AWG70000。该产品据称拥有业内最佳的高采样率、长波形内存和深动态范围。泰克大中华区市场开发经理张天生和业务发展经理张鹏向在京的媒体讲解了AWG70000的开发背景和技术优势。 高速通信、宽带RF技术和串行数据带宽是目前的三大市场趋势，它们对更高标准的信号发生提出了要求。以雷达为例，现在的背景信号非常复杂，频率从几千赫兹到几十G赫兹，这需要更宽带宽的任意波形发生器来进行仿真。再如，最新的串行总线标准如PCIe、HDMI、DDR3等各种标准激增，复杂程度不断提高，更快的边沿和转换速率需要生成高速任意波形以进行压力测试和余量测试。 AWG70000A系列任意波形发生器能充分满足上述需求。它支持先进的、以前不可能生成的波形，加快设计和研究速度。它是高级信号生成中性能最高的AWG，提供了最高的采样率、最长的波形存储器、无与伦比的动态范围，而且方便上手，易用使用。 评定任意波形发生器的性能有三个指标：信号播放速度（采样率）、信号纯净度（动态范围）和信号长度。AWG70000A任意波形发生器的采样率高达 50 GS/s，具有高达-80dBc的动态范围和16 G样点的波形存储器。 采样率 采样率方面，AWG70000A可生成宽带RF信号，载波高达20 GHz。串行数据信号速率达到12 GB/s。宽带基带信号适用于相干光学系统。它具有快速上升沿，可准确生成脉冲式信号。AWG70000A的高采样率据称比最相近的竞争对手超出4倍多。 AWG70000A的高采样率得益于泰克独有的DAC技术。泰克与IBM合作研发了全球速度最快、最准确的10bit DAC，该ASIC设计采用IBM的8HP SiGe工艺，支持更高的集成度，在满足先进功能要求的同时降低系统成本、尺寸及功耗要求。 泰克大中华区市场开发经理张天生先生介绍说，泰克元件解决方案公司是泰克的一个研发子公司，泰克的许多独有技术都源于该公司。现在，除了泰克最核心的技术，泰克已经开始向外界提供一些高端的模拟技术。2011年，泰克与NI合作推出业内最高性能PXI数字化仪，它采用的是泰克专利ASIC芯片，基于高可靠性的IBM 7HP SiGe技术。现在，泰克推出的全球速度最快的10位商用DAC TDAC-25可供非竞争行业购买，如国防、商业航空航天、医疗及相干光通信等领域的用户。 动态范围 动态范围（ENOB）方面，AWG70000A在宽带RF应用中超过-80dBc SFDR，性能与速度堪比专用的射频信号发生器。 长波形存储 长波形存储是AWG70000A的另一大亮点。它的最大波形长度是2G样点，据称比竞争对手高8倍。长波形存储可帮助仿真有意义的长波形。张鹏介绍说，这在合成孔径雷达（SAR）方面非常关键。有了长波形存储，开发人员可以仿真模拟面目标（如地形），而不仅限于点目标。 多机同步 AWG70000A可以实现多机同步，通过多机同步来提高通道数量。多机同步可用于多种不同的使用环境，如相控阵雷达系统、为光学传输生成高速I/Q信号HDMI2.0测试等。 波形生成软件 为简化用户开发过程，泰克为AWG70000A任意波形发生器提供了RFXpress和SerialXpress波形生成软件。RFXpress简化生成IQ、IF和RF信号的过程，可以在信号中简便地增加模拟调制、数字调制和自定义调制，具有特定的雷达、OFDM和环境仿真功能。SerialXpress可创建有损伤的特定数据码型，对接收机执行压力测试（抖动、ISI、预加重/去加重、SSC调制、噪声），具有数字码型库，执行基于标准的测试（SATA, PCIe, SAS, DisplayPort, 光纤通道, HDMI, USB, MIPI） 技术参数 AWG70000A任意波形发生器有单通道和双通道两款。数据参数如下所示。
|
