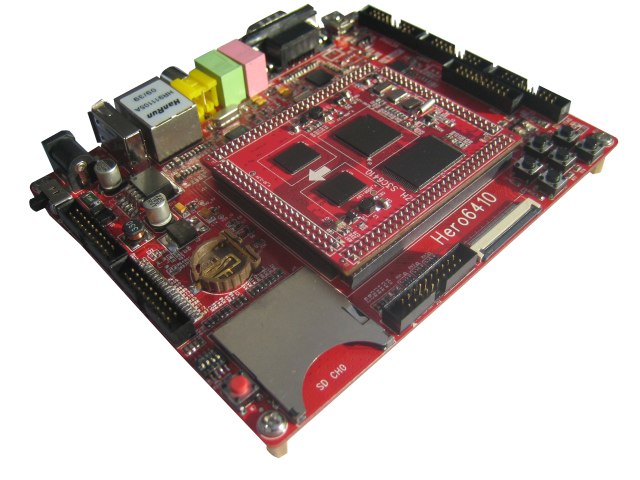

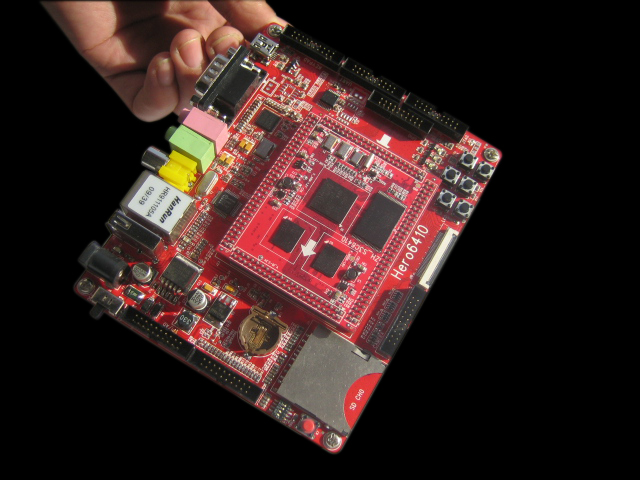

HERO6410开发板简介
Hero6410是卓航科技推出的一款针对高性能手持设备和通用视频处理应用的低功耗, 高性能的嵌入式开发板。开发板采用的是一款低功耗、高性价比、高性能的三星S3C6410 ARM1176JZF-S处理器，最高主频可达667MHz。
S3C6410采用由AXI,AHB和APB总线组成的64/32-bit内部总线结构，集成了众多强大的硬件加速器以完成视频处理,音频处理,3D图象加速，显示操作与缩放等任务。S3C6410有极佳的外部存储器接口能力，可以满足高端通信业务的带宽要求。存储器系统有两个DRAM和Flash/ROM外部存储器端口，可以并行访问。DRAM端口能配置为移动DDR或标准SDRAM。Flash/ROM端口支持NAND-Flash、NOR-Flash、OneNAND、CF和ROM类型外部存储器。
为了降低整个系统的成本和提升总体性能，Hero6410包括很多硬件功能外设：Camera接口，TFT 24bit真彩色LCD控制器，4通道的UART，32通道的DMA，4通道定时器，通用I/O口，I2S总线，I2C总线，USB Host，高速USB OTG，SD Host和高速MMC卡接口以及内部的PLL时钟发生器等。
Hero6410开发板采用核心板+底板的结构方式，外围周边非常丰富，功能强大，适用于各种手持设备、消费电子和工业控制设备的开发。
核心板尺寸：57mm×68mm
底板尺寸：110mm×135mm
Hero6410开发板硬件资源:
◆中央处理器：
CPU：三星S3C6410，主频533/667MHz，内核 ARM1176JZF-S。
◆存储器：
内存：128MB Mobile DDR
NOR Flash：1MB
NAND Flash：256MB
◆串口：
1个9线串口
◆网络接口：
1个10/100Mbps网口，采用DM9000A，RJ45接口。
◆
USB接口：
1个USB1.1 HOST接口，
1个USB2.0 OTG接口。
◆
音频接口：
1个AC97音频接口，一路立体声音频输出接口可接耳机或音箱，并支持录音功能。
◆存储接口：
1个SD卡接口，最大支持8GB，通过2.0mm插针引出8bit的SD/MMC接口的全部信号，方便用户的外扩。
◆
LCD和触摸屏接口：
1个40芯LCD接口引出LCD控制器的全部信号,并且这些信号引脚都加了驱动,所以LCD输出更加稳定可靠；支持黑白、4级灰度、16级灰度、256色、4096色STN液晶屏；支持TFT彩屏；支持的屏有： CT35T(东华3.5寸320x240)、CT64T(元太6.4寸640x480)、YL-LCD70(群创7寸800x480)、YL-LCD80(群创10.2寸1024x600)
◆
摄像头接口：
一个2.0mm间距双排插座用作摄像头扩展，用户可用这个扩展口连接其他型号摄像头。
◆TV-OUT接口：
1个TV-OUT接口，接可TV的AV端子
◆
按键接口：
6个独立按键接口，可以实现中断控制和GPIO侦测操作。
◆扩展口：
1个20芯2.0mm间距双排连接器用作扩展SPI/AD信号。
1个20芯2.0mm间距双排连接器用作扩展GPIO信号和各种片选信号。
1个20芯2.0mm间距双排连接器用作扩展8*8矩阵键盘。
1个20芯2.0mm间距双排连接器用作扩展UART信号。
◆485接口模块：
1个RS232转485接口，实现传输距离更远，信号更稳定。
◆WLAN模块
开发板可选配USB2.0接口的WLAN模块，该模块支持IEEE 802.11b/g标准。模块的数据传输速最高达到54Mbps，可根据网络情况自动选择传输速率。
◆其他：
时钟源， 内部实时时钟(带有后备锂电池)
◆复位电路：
1个复位按键（红色）。
◆调试及下载接口：
1个20芯2.0mm间距双排连接器扩展的JTAG接口。
◆
电源接口：
12V电源供电，带电源开关和指示灯。
用户光盘上提供的开发工具和源代码：
◆ 烧写FLASH的工具软件SJF6410.exe
◆ 串口/USB调试工具软件DNW
◆ USB Device 2.0接口驱动程序(PC端)
◆ WINCE6.0 BSP源码包(WLAN驱动仅提供二进制代码)
◆ 同步工具ActiveSync
◆ 核心板和底板电路原理图(PDF,OrCAD格式)
◆ PADS2005元件封装库和PCB尺寸结构图
◆ 开发板使用手册(pdf格式)
◆ 开发板上所用到的主要芯片手册、资料。
操作系统：
WINCE 6.0和Linux操作系统支持的驱动：
◆ 4G Nand Flash的驱动程序
◆ 4个串口驱动
◆ RTC驱动
◆ LCD显示驱动， LCD35、LCD70、LCD80
◆ TV-OUT驱动
◆ 触摸屏驱动
◆ USB Host1.1驱动
◆ USB OTG 2.0驱动
◆ WLAN驱动(二进制)
◆ AC97音频驱动
◆ 网口驱动(DM9000A 100Mbps)
◆ 2个SD卡驱动(最大支持8GB)
◆ 按键驱动
◆ 视频编解码器MFC、JPEG驱动
◆ IIC驱动
◆ SPI驱动
Hero6410 套件包括:
◆ 1块已测试好的Hero6410开发板
◆ 1张Hero6410用户光盘
◆ 1条9母交叉串口线
◆ 1条交叉网线
◆ 1个12V直流电源
◆ 1个精美包装盒
