凌力尔特推出双路和四路宽输入范围运算放大器 LT6016 和 LT6017

发布时间:2013-2-21 22:15    发布者:Liming
关键词: LT6016 , LT6017 , 凌力尔特 , 运算放大器
运算放大器提供50µV精准度和0V至76V的输入范围

凌力尔特公司 (Linear Technology Corporation) 推出双路和四路宽输入范围运算放大器 LT6016 和 LT6017。这些放大器兼有高精准度以及凌力尔特独有的 Over-the-Top® 架构所具备的坚固性和通用性。输入失调电压最大值为 50µV,输入偏置电流为 5nA,低频噪声为 0.5µVP-P,这使得这些器件非常适用于多种精准的工业、汽车及仪器应用。

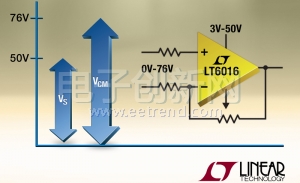

Over-the-Top 输入提供了远超过 V+ 轨的真正工作。LT6016 / LT6017 在输入比V– 高出多达 76V 时仍能正常工作,而不受 V+ 是 3V 还是 50V 的影响。其他容错功能保护运算放大器免受电源反向情况 (在 V– 高达 -50V)、负的瞬态 (在 VIN 高达 -25V) 以及无供电时强制输出电压 (在 VOUT 高达 50V) 的影响。这种坚固的架构对某些应用情况尤其有用,例如放大器位于与另一电路板的模拟接口,以及对高压侧和低压侧电流检测的应用。
LT6016 和 LT6017 全面规格在 -40°C 至 85°C、-40°C 至 125°C 和 -55°C 至 150°C 的温度范围。双路 LT6016 采用 8 引线 MSOP 封装,千片批购价为每片 2.50 美元。四路 LT6017 采用 6mm x 3mm QFN 封装,千片批购价为每片 3.96 美元。如需更多信息,请登录 www.linear.com.cn/product/LT6016www.linear.com.cn/product/LT6017
性能概要:LT6016 / LT6017
• 输入共模范围:V– 至 V– + 76V
• VOS:±50μV (最大值)
• 低功率:315μA (每放大器)
• CMRR、PSRR:126dB
• 增益带宽积:3.2MHz
• 高压增益:1000V/mV
• 电池反向保护至 50V
• 无反相
• 无电源排序问题
• 工作温度范围:–55°C 至 150°C
应用
• 高压侧或低压侧电流检测
• 电池 / 电源监视
• 4mA 至 20mA 发送器
• 高压数据采集
• 电池供电 / 便携式仪器
相关Datasheet:
LT6016/LT6017 datasheet
公司信息:
Linear Technology -凌力尔特
