Linear 的DC/DC微型模块系统LTM8033方案

发布时间:2013-1-19 07:14    发布者:1770309616
关键词: Linear , 模块系统 , LTM8033
简介: 凌力尔特公司 (Linear Technology Corporation) 推出完整的 3A DC/DC 微型模块 (uModule®) 器系统 LTM8033。该器件除了有内置电感器、DC/DC 转换器和支持电路外,它还含有一个 EMI (电磁干扰) 滤波器,因而使其在 EMI 指标上远远优于 EN55022 Class B 标准的要求。

基本特点:

电路内置于一个小外形 11.25mm x 15mm x 4.32mm 封闭式塑料 LGA (焊盘网格阵列) 封装,而重量仅为 2.3g。LTM8033 在 3.6V 至 36V 的宽输入电压范围内工作,并能以高达 3A 提供范围为 0.8V 至 24V 的稳定输出电压。如果需要超过 3A 的电流,可并联多个 LTM8033 器件以实现均流。

由于简单性、紧凑性且符合 EN55022 标准,因而使 LTM8033 能够在那些要求低噪声运作的应用中使用,例如:医疗设备、航空电子系统、通信无线系统和超声波探测器。LTM8033 具有一个可利用电阻器来选择的开关频率 (可调范围为 200kHz 至 2.4GHz),从而使设计师能够根据转换操作的VIN / VOUT 比来改善效率。LTM8033 的额定工作温度范围为 -40ºC 至 125ºC 和 -55ºC 至 125ºC。

Complete Step-Down Switch Mode Power Supply

Wide Input Voltage Range: 3.6V to 36V

3A Output Current

0.8V to 24V Output Voltage

EN55022 Class B Compliant

Current Share Multiple LTM8033 Regulators for

More Than 3A Output

Selectable Switching Frequency: 200kHz to 2.4MHz

Current Mode Control

(e4) RoHS Compliant Package with Gold Pad Finish

Programmable Soft-Start

Compact Package (11.25mm 15mm 4.32mm)

Surface Mount LGA

方案特点:

Demonstration circuit DC1623A features the LTM?8033, a low-EMI EN55022 Class B certified step-down μModule® regulator, pre-configured for a 3.3V output from a 5.5V to 36V input. The circuit supports other features of the LTM8033 including synchronization to an external clock, current sharing with another LTM8033 μModule regulator, and burst mode operation for improved efficiencyat light loads.

参考原理图:

                       图1:参考原理图

参考测试B图:

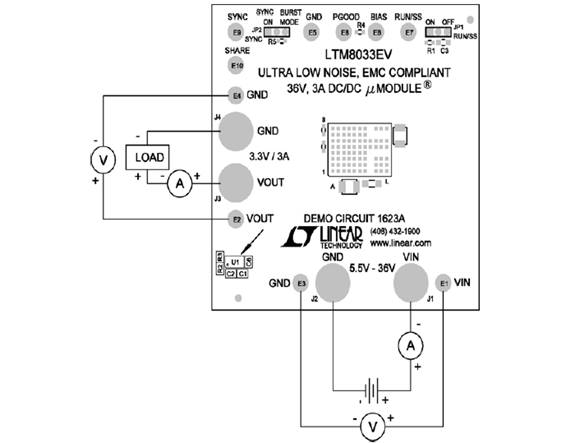

2.jpg 1.jpg
                     图2   参考测试B图

详情请见:
dc1623af.pdf (242.64 KB)
