发改委2年18亿支持全光纤电流/电压互感器技术
发布时间：2013-1-6 13:04
发布者：1770309616
|

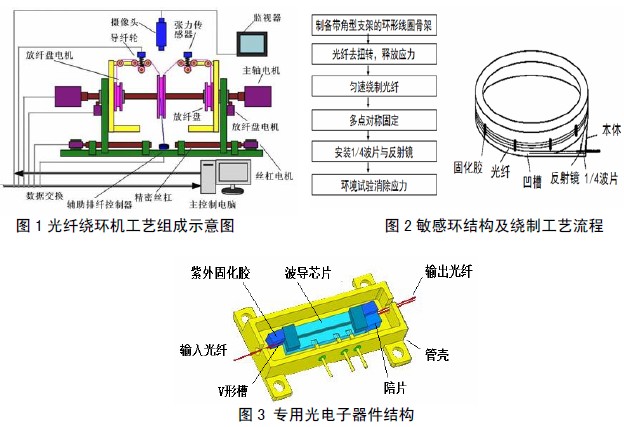

一、技术名称：全光纤电流/电压互感器技术 二、适用范围：电力行业智能电网、数字化变电站建设 单位节能量：平均50tce/台.年 目前推广比例（%）：1 预计2015年该技术在行业内的推广比例（%）：50 预计2015年总投入（万元）：180000 预计2015年节能能力（万tce/a）：100 主要技术内容 光纤电流互感器利用磁光法拉第效应，通过测量探测器处叠加的光强的变化，得出对应电流的大小。光纤电压互感器利用泡克尔斯效应，当光波通过晶体时，在两个轴上光波之间的相位差会随着电压或电场改变，利用相位差即可测出对应的电压变化值。 三、与该节能技术相关生产环节的能耗现状 智能电网是国家“十二五”规划重点培育的七大战略性新兴产业之一，而电流互感器和电压互感器是智能电网的基础核心设备之一。目前，我国互感器的需求量以每年12%的速度增长。传统的电磁式电流互感器不仅需要消耗大量的铜、铝等有色金属材料，而且运行过程中能耗量巨大。 与传统互感器相比，全光纤电流互感器技术不需要消耗大量的铜、铝等有色金属，也不会对大气、水等造成污染，是节能环保的高科技产品，将成为未来传统互感器的替代产品。 四、技术内容 1.技术原理 光纤电流互感器利用磁光法拉第效应，通电后，在通电导体周围的磁场作用下，两束光波的传播速度发生相对变化，即出现相位差，最终表现为探测器处叠加的光强发生变化。通过测量光强的大小，即可测出对应的电流大小；光纤电压互感器利用泡克尔斯效应，当光波通过晶体时，在两个轴上光波之间的相位差会随着电压或电场改变，通过监测光强的变化即可测出对应电压的大小。 2.关键技术 （1）相位置零与调制波复位双闭环控制（负反馈）技术； （2）全光纤电流互感器误差及抑制技术； （3）共光路、差动信号解调技术。 3.工艺流程 全光纤电流互感器应用于电气系统，需要与电气设备一体化集成，并满足电气设备复杂环境条件要求，同时需解决一系列系统级关键工艺技术问题。主要关键工艺技术如下： （1）光纤测量装置气密工艺； （2）光纤复合绝缘子真空浇注常温固化工艺； （3）特种光纤光路制造工艺。 具体见图1、图2、图3、图4、图5。
1．光纤电流测量装置主要技术指标 （1）工作电压等级：10kV～1000kV； （2）测量范围：＞170kA； （3）准确级：IEC0.2S； （4）暂态性能：63kA，5TPE； （5）工作温度范围：-40℃～+65℃。 2．光学电压测量装置主要技术指标 （1）工作电压等级：10kV～500kV； （2）准确级：IEC0.2； （3）保护准确级：3P； （4）工作温度范围：-40℃～+65℃。 六、技术应用情况 该技术已获得8项国家专利。2009年6月，该技术通过江苏省信息产业厅组织的“NAE-GL系列全光纤电子式电流互感器”科技成果鉴定；2011年12月通过了中国航天科技集团公司组织的技术成果鉴定；2012年4月“电气系统电学参量宽频域光纤精密测量及技术应用”通过了中国机械联合会组织的技术鉴定，其综合技术水平居国内领先、国际先进。 2008年4月，该技术首次在安徽淮北大唐电厂成功应用，截止到目前，产品最长运行时间达4年，该技术已覆盖10kV至750kV电压等级，共计49个工程项目，数量超过1650相，并实现产品向发达国家出口。在高压电力领域，光纤电流互感器已应用于48个智能变电站，光纤电压测量装置应用于6个智能变电站工程项目，其中包含多个国家电网重大示范工程。 七、典型用户及投资效益 典型用户：国电南瑞科技股份有限公司、延安750kV智能变电站、何桥110kV智能变电站 典型案例1 建设规模：1×2100MVA延安750kV智能变电站。主要技改内容：高压设备智能化，主要设备为全光纤电流/电压互感器。节能技改投资额200万元，建设期1年。每年可节能1000tce，年节能经济效益为68万元，投资回收期3年。 典型案例2 建设规模：2×50MVA何桥110kV智能变电站。主要技改内容：智能一次设备，主要设备包括全光纤电流/电压互感器。节能技改投资额1200万元，建设期约1.5年。每年可节能459tce，年节能经济效益240万元，投资回收期5年。 八、推广前景和节能潜力 光纤电流/电压互感器主要应用在110（66）kV及以上电压等级的智能化变电站领域。根据国家电网公司《国家电网公司“十二五”智能化规划》，“十二五”期间，国家电网公司将新建110（66）kV及以上电压等级智能变电站5100座、变电站智能化改造约1000座。预计到2015年，国家电网公司经营区域110（66）kV及以上电压等级智能变电站将占变电站总座数的30%左右。该技术的推广率可达50%，形成的年节能能力约100万tce。（国家发改委网站） |
