高性能、四路输出时钟发生器(Maxim)

发布时间:2010-4-14 09:20    发布者:嵌入式公社
关键词: Maxim , 高性能 , 时钟发生器 , 输出

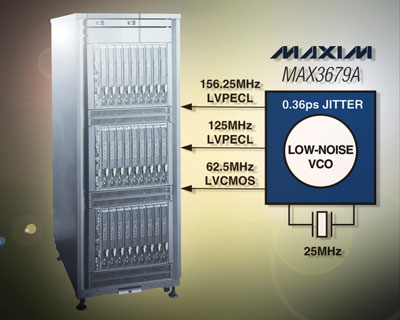

Maxim推出用于以太网设备的高性能、四路输出时钟发生器MAX3679A。器件采用低噪声VCO和PLL架构,能够从低频晶体或参考时钟输入产生高频、超低抖动(0.36psRMS,典型值)时钟信号。传统的解决方案需要一个昂贵的晶体振荡器和扇出缓冲器,以分配多路低抖动、高频时钟信号,而MAX3679A只需一个独立封装的AT切基频模式晶体。该款器件可有效降低时钟分配方案的整体尺寸和成本,理想用于以太网交换机/路由器及其它需要以太网时钟的应用。

为进一步降低整体BOM,MAX3679A采用两组输出分频器产生四路时钟输出:一组分频器提供两路高达320MHz的LVPECL输出;另一组分频器提供一路高达320MHz的LVPECL输出和一路高达160MHz的LVCMOS输出。设计人员可以对输出分频器进行编程,将输出设置在系统所要求的频率。

MAX3679A具有优异的电源噪声抑制性能(-59dBc),可大大降低对抖动指标的影响,有效简化嘈杂环境中的系统设计。器件工作在-40°C至+85°C扩展工业级温度范围,采用3.3V ±5%电源供电。器件采用小尺寸、5mm x 5mm、32引脚TQFN无铅封装。可提供评估板以加速设计进程。


Maxim公司电话:010-62115199,传真:010-62115299,网址:http://china.maxim-ic.com
