TI的消费电子的电源管理方案
发布时间：2012-12-19 12:49
发布者：1770309616
|
简述： 德州仪器 (TI) 电源管理 IC有着各种解决方案。其中TPS65053x 是集成型电源管理 IC，面向那些由单节锂离子电池或锂聚合物电池供电、需要多个电源轨的应用。TPS65053X 在转换器提供了高达1A的输
图1 IC架构 主要特性： TPS65053x 是集成型电源管理 IC，面向那些由单节锂离子电池或锂聚合物电池供电、需要多个电源轨的应用。 TPS65053x 提供了两个高效率、2.25MHz 降压型转换器，旨在一个基于处理器的系统中提供内核电压及 I/O 电压。 两个降压型转换器在轻负载条件下均进入一种低功耗模式，以在尽可能宽的负载电流范围内实现效率的最大化。 对于低噪声应用，可通过将 MODE 引脚拉至高电平强制器件进入固定频率PWM模式。 两个转换器均允许使用小的电感器和电容器，以实现小巧的解决方案外形尺寸。 方案特点： 本方案简化了使用 Freescale i.MX27 处理器的应用中 TPS65053 集成电源管理 IC 的评估过程。TPS65053 包含 2 个 DC/DC 转换开关和 3 个低压降线性稳压器，并由 2.7V 至 5.5V 电源供电。 效率高达 95% DC/DC 转换器的输出电流： DCDC1 = 1A；DCDC2 = 0.6A DC/DC 转换器外部可调节 DC/DC 转换器的输入电压范围为 2.5V 至 6V 2.25MHz 固定频率工作 轻载电流状态下的节电模式 180℃ 反相工作 PWM 模式中的输出电压准确度为 ±1% DC/DC 转换器的总静态电流为 32µA（典型） 最低压降的 100% 占空比 一个通用 400mA LDO 两个通用 200mA LDO LDO 的输入电压范围：1.5V 至 6.5V 方案原理图：

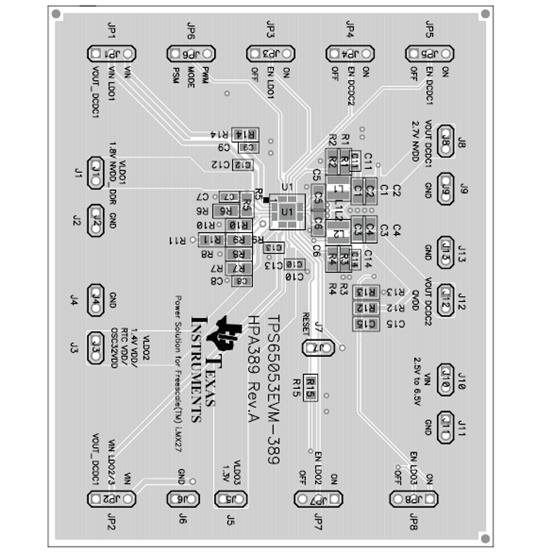

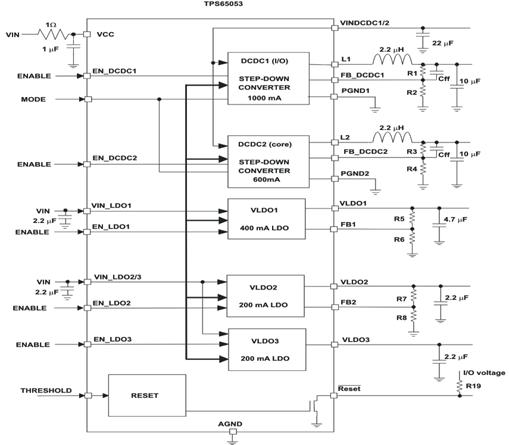

图2 设计原理图 设计PCB图
详情请见： http://www.ti.com.cn/cn/lit/ug/slvu262/slvu262.pdf （网络） |
