MAXIM的压电激励驱动方案
发布时间：2012-12-17 15:22
发布者：1770309616
|
简介： MAXIM可以提供触觉激励控制器提供完备的触觉激励驱动方案，为具有用户触摸界面的产品增加触觉反馈功能。MAX11835能够驱动单层、多层压电激励和电活性聚合物激励器。器件可高效产生任何类型的用户可编程波形。 应用特点： MAX11835扩展了公司的触摸屏方案产品线，能够驱动压电马达和其它需要高压信号的激励。单层压电马达技术非常成熟，并且成本较低，但需要高达250V的驱动电压。多层压电马达仅需最高40V电压，无需考虑(手持式)产品中额外的高压安全要求。多层压电马达还支持音频输出，但缺点是比单层压电马达的成本高。 MAX11835能够以5V至250V较宽的电压范围驱动单层和多层压电马达。较宽的输出电压范围不仅使设计者可以在2种类型的压电马达中进行选择，还能够提供兼容的设计方案以应对激励技术的替换。MAX11835集成了用户可编程的触觉模板发生器、可编程升压转换器以及高压、大电容负载驱动器，能够产生用户可配置且斜率受限的升压输出。 MAX11835具有大容量的片内存储器，可同时存储多个用户定义的触觉波形，该波形可在上电时通过串行I²C接口下载。工作期间，系统或应用处理器仅需提供一个触觉触发脉冲即可启动波形输出。与其它驱动IC不同，该器件在工作期间无需高速波形模板。这就简化了系统或应用处理器的代码设计，降低了软件负荷，加速了触觉响应时间。较短的等待时间(从检测到触摸事件至响应触摸的时间间隔)对于有效地模拟按键按下的真实感受至关重要。 主要特性： Supports Multiple High- or Low-Voltage Haptic Actuators Single-Layer Piezo Actuators Multilayer Piezo Actuators Electroactive Polymers Create Custom User-Programmable Waveforms with Up to 8-Bit Resolution On-Chip, Multiple Haptic Waveform Storage Up to 192 Bytes Analog Input Through AIN Provides Boost Tracking Up to 300Hz Signal Provides Up/Down Scaling for Small/Large Amplitude Signals Active-Low TRIG to Optionally Start a Preprogrammed Haptic Waveform—Up to 16 Stored Waveforms On-Chip DC Boost Regulator On-Chip 30V High-Voltage Boost Switch with Programmable Maximum Peak Current Flyback Converter Generates High-Voltage Supply Efficient Design to Minimize Drain on Battery Applications DIS Input to Disable or Enter Lower Power Boost Operation During High-Current Events Digital Supply 1.7V to 3.6V Boost/Flyback (BVDD) and Analog Power Supply (AVDD) 2.7V to 5.25V Programmable Low-Power Modes 1µA Deep-Sleep Shutdown Current Thermal Shutdown Available in 400kHz I²C ESD Protection: ±2kV HBM, ±1kV CDM, ±200V MM 方案特点： MAX11835评估系统(EV system)提供了完备的单层和多层压电激励驱动方案，为具有触摸界面的产品创建触觉反馈功能。 便利的USB接口 安装了带有压电激励器的触摸屏，用于测试触觉反馈功能 模拟跟踪模式 易于使用的Windows®图形用户界面(GUI)，允许设置寄存器以产生多种触觉波形 所有元件均安装在有机玻璃底座上，便于操作 通过USB采用单电源供电 可为boost调节器选择外部电源 提供图形用户界面的用户指南
图1 系统示图 方案原理图：
图2 原理图1
图3 原理图3 参考PCB图：

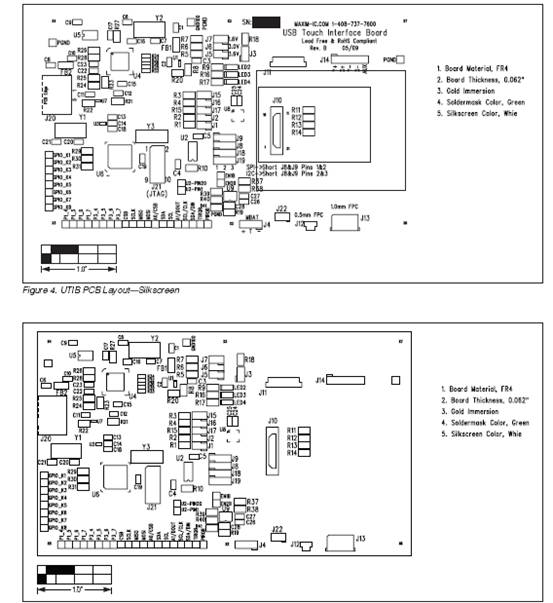

图4 PCB图1
图5 PCB图2 详情请参考：
MAX11835TEVS.pdf
(1.98 MB)
