2220-30-1 / 2230-30-1多通道可编程DC电源(三)

发布时间:2012-11-29 14:26    发布者:majake2011
关键词: DC电源
应用
2200系列多通道电源的典型应用包括:
电路设计
电子工程学生实验室
材料研究
自动测试
规格

隔离电压,输出到机架: 任意输出可上浮到240VDC+AC峰值,AC限制到最大3Vpk-pk,最高频率60Hz),相对接地端子。
隔离电压,输出到输出端口:任意输出可上浮到240VDC+AC峰值,AC限制到最大3Vpk-pk,最高频率60Hz),相对接地端子。
电压瞬态响应稳定时间,负载变化(典型情况):从0.1A 变到1A,稳定到75mV以内的稳定时间<150ms
电压瞬态响应稳定时间,设置变化,上升时间(典型情况):10Ω电阻,从1V变到11V(ch.1,2)
4Ω电阻,从0.4V变到4V(ch.3),稳定到75mV以内的稳定时间<150ms
电压瞬态响应稳定时间,设置变化,下降时间(典型情况):10Ω电阻,从11V变到1V(ch.1,2)
4Ω电阻,从4V变到0.4V(ch.3),稳定到75mV以内的稳定时间<150ms
显示器:真空荧光显示器
存储器:30个存储位置
跟踪及组合模式:
跟踪模式:控制激活时,维持目前的两个30V
出通道之间的比率保持不变
V1+V2串联组合模式:当CH1CH2连成串联模式,最大传输60V。量表读回组合的电压
I1+I2并联组合模式:当CH1CH2连成并联模式,最大传输3A。量表读回组合的 电流
后面板连接:USB设备端口,B类接头。USB TMC兼容电源
110 VAC 设置: 标准版本: 99 121V rms
日本 (J) 版本: 90110V rms.
220 VAC 设置: 标准版本: 198242V rms
日本 (J) 版本: 180220V rms.
频率: 47Hz 63Hz.
功耗:
日本 (J) 版本: 450VA.
物理特性
装有防护脚垫和手柄:
高度: 105.3mm (4.15 in.)
宽度: 241.8mm (9.52 in.)
深度: 384.0mm (15.12 in.)
移除防护脚垫和手柄:
高度: 90.7mm (3.57 in.)
宽度: 217.2mm (8.55 in.)
深度: 361.6mm (14.24 in.)
净重:
2220-30-1: 8.2 kg ( 18 lb.)
2230-30-1: 8.5 kg (19 lb.)
装运重量:
2220-30-1: 11 kg ( 24 lb.)
2230-30-1: 11 kg (24 lb.)

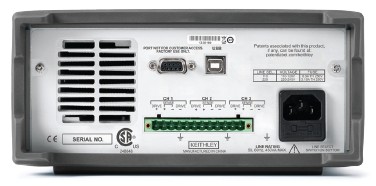

2230-30-1型背板
环境及安全
温度: 操作: 0° to +40°C
存储: 20° to +70°C
相对湿度 (非冷凝):
操作: 5%95%的相对湿度,到+40°C
存储: 5%95%的相对湿度,到+40°C5%60% RH,从+40°C+70°C,非冷凝
高度:
操作: 高达2000m
存储: 高达4000m
安全:
欧盟: 遵循 欧盟EMC指令。
USA: 国家认可的测试实验室列表UL61010-1-2004
Canada: CAN/CSA C22.2 No. 61010-1 2004
电磁兼容性
欧盟: 遵循欧盟EMC指令。
澳大利亚: EMC框架,已验证的每排放标准AS/NZS 2064 (工业、科技及医疗装备)
