美信的数模转换方案

发布时间：2012-11-20 12:15 发布者：1770309616

关键词：美信 , 数模

简介：

MAX5823/MAX5824/MAX5825 是美信生产的 8通道、低功耗、8/10/12位电压输出数/模转换器(DAC)带有输出缓冲器和3ppm/℃的2.048V、2.500V或4.096V可选择基准。MAX5823/MAX5824/MAX5825采用2.7V至5.5V宽电压范围供电，具有极低功耗(6mW)，适用于大多数低压应用。外部精密基准输入用于支持满幅工作，对外部基准具有100kΩ (典型值)的等效负载阻抗。

主要特性：

八通道高精度DAC

12位精度，无需调整

±1 LSB INL，带缓冲电压输出

整个工作条件下保证单调

每路DAC具有独立设置模式

三种可选择的内部精密基准

2.048V、2.500V或4.096V

内部输出缓冲器

采用外部基准支持满幅工作

4.5µs建立时间

输出可直接驱动2kΩ负载

6.5mm × 4.4mm 20引脚TSSOP封装或超小尺寸、2.5mm × 2.3mm 20焊球WLP封装

2.7V至5.5V宽电源范围

独立的1.8V至5.5V VDDIO电源输入

兼容于400kHz I²C高速2线串口

引脚可选择上电复位，DAC输出为零刻度或中间刻度

/LDAC和/CLR用于异步DAC控制

软件可选择三种关断输出阻抗

1kΩ、100kΩ或高阻

方案特性：

It demonstrates the MAX5825A 12-bit, 8-channel, low-power DAC with selectable internal references and buffered voltage out put. The IC comes in a 20-pin TSSOP package. The EV kit provides control to change the DAC’s outputs, power operations, references, and watchdog timer settings.

The EV kit includes a USB-to-I2C 400kHz interface circuit. The EV kit features Windows XPM-, Windows VistaM-, and WindowsM 7-compatible software that provides a simple graphical user interface (GUI) for exercising the IC’s features.

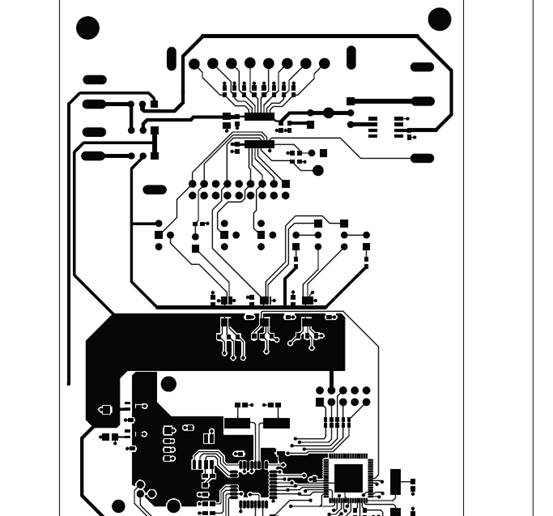

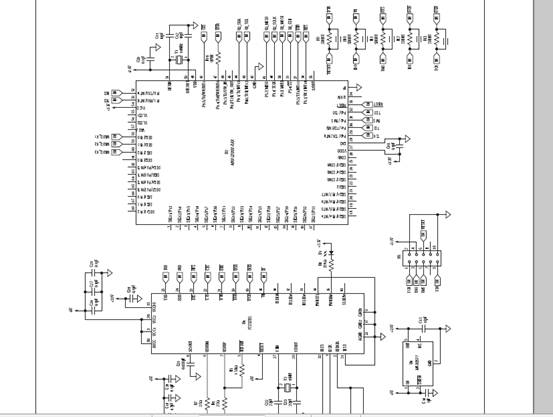

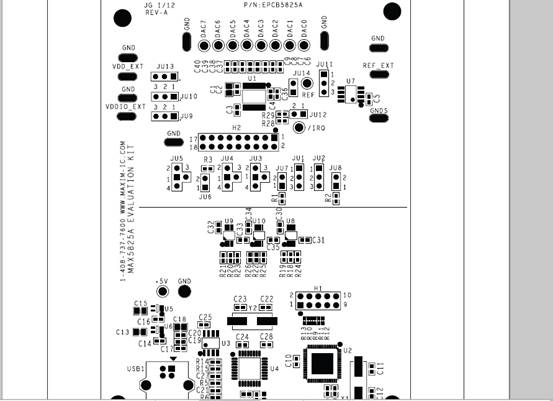

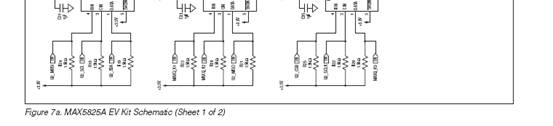

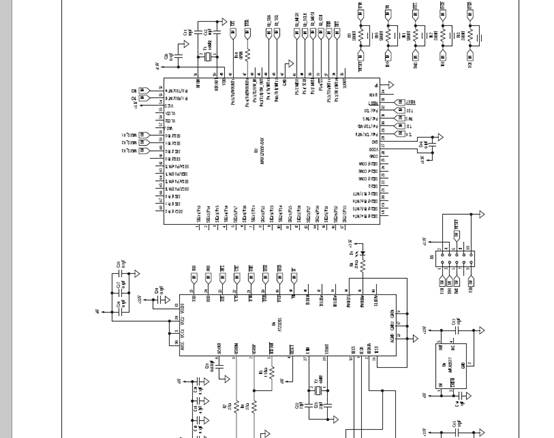

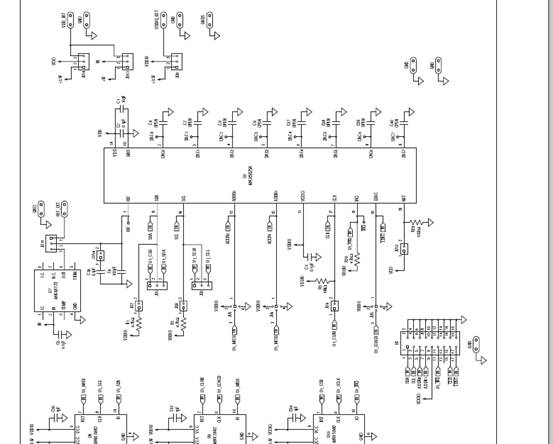

参考原理图：
