微软Surface平板电脑已于近日正式发售,国外维修网站iFixit迅速拆解了Surface,机身内部采用Nvidia Tegra 3芯片,双Wi-Fi天线,三星制造的31.5Wh电池。另外,设备的闪存和显示屏也都是由三星制造。(相关图集:微软Surface平板完整拆解:维修难度大)

iFixit网站通常将一款设备的拆解难度分为1-10个等级(其中10级为最容易拆解),其认为微软Surface的拆解难度等级为4——“可补救”等级。相比之下,苹果的iPad拆解难度等级为2,而亚马逊的Kindle Fire平板电脑的拆解难度为8。

iFixit的报告称:“微软的Surface平板仿佛是一只古怪的猫。在内部设计方面,十分明显,微软工程师采取了不同于之前我们在iPad和Nexus/Kindles等设备上看到的设计模式。但遗憾的是,其整体的可维修性明显不如易于拆解的安卓平板,非常接近于几乎不可能打开的iPad平板。”

iFixit称,在打开Surface时,不用担心其显示屏玻璃破碎。同时,一些组件模块无需拆焊而可直接更换,电池也很容易被移除。

iFixit称,但在拆解过程中,很难摘去后面板而接触到设备,如果不先将显示屏从框架上取下的话,根本无法移除键盘连接器。为了拆解LCD玻璃面板,必须打通整个平板,二者非常牢固的连接在一起。iFixit称,在拆解过程中,拆解员工需要一个加热枪,并称“需要很大耐心才能获得LCD和玻璃面板。”

iFixit拆解显示,Surface平板的主要组件供应商为:应用处理器来自Nvidia,flash内存和显示装置来自三星,DRAM存取设备来自美光,电源管理来自德州仪器。此外,迈威科技(Marvell)、Wolfson、爱特梅尔(Atmel)和Cypress半导体等公司也提供了某些芯片。

iFixit在拆解时还发现,在前显示面板的旁边,发现了“一些看起来好像是扬声器一样的设备”。iFixit认为其要么是一款小的麦克风,要么是一款次要的扬声器。但在Surface外部看不出任何痕迹,其主要功能尚不清楚。


下面就为大家带来详细的拆解全程:

第一步——微软Surface拆机

这是一个笔记本电脑的显示组件?不,这是运行着Windows RT操作系统的新Surface。


Surface的规格参数:

  ·10.6英寸的高清显示屏(分辨率为1366×768)
  ·NVDIA Tegra 3四核处理器
  ·2GB RAM
  ·32GB或者64GB存储器
  ·Wi-Fi(802.11a/b/g/n)+蓝牙4.0
  ·前后两颗720P的高清摄像头

第二步

微软为了让Surface拥有像笔记本一样的拓展功能,所以在这款平板机身每个边缘几乎都有接口和按键。黄框内左侧为Surface的磁性充电接口,右侧为USB 2.0和Micro-HDMI接口。

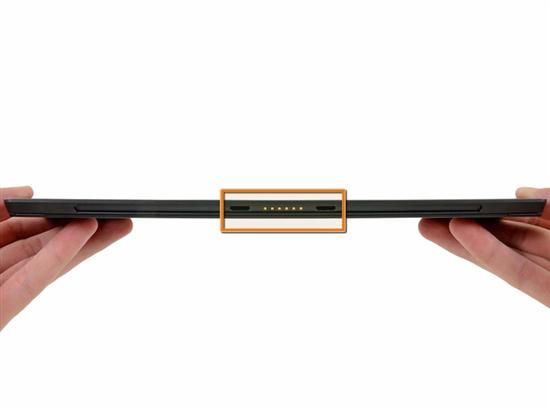

微软Surface磁性连接专用键盘的接口。

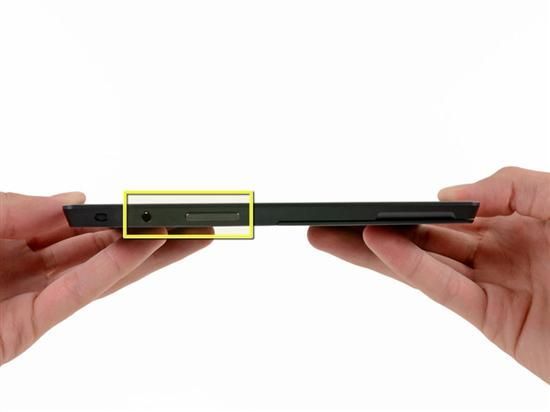

微软Surface左侧的耳机插孔和音量键。


第三步

这款平板设备就好像儿童自行车一样,它配备有一个支架,使得设备可以像笔记本电脑一样立起来

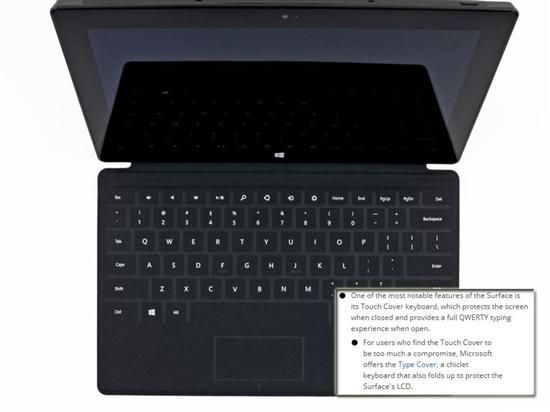

Surface最显著的一个功能是它的Touch Cover键盘,这款键盘在合上的时候可以保护屏幕,打开时则可以提供QWERTY键盘输入体验。


对于那些不愿意购买Touch Cover的用户,微软提供了Type Cover这一折中的方案,Type Cover折叠起来同样可以保护Surface的屏幕


第四步

我们通过移除支架来对Surface进行研究。


我们发现一件有趣的事,这个支架通过使用几个梅花螺丝将它固定在平板上的。



移除支架后,我们可以很容易的发现Surface后盖上的标记,标记上写明Surface采用Windows RT操作系统,型号为1516

第五步

一个小板挡隐藏那些螺丝,因此我们首先要撬开Surface上那一调很长的塑料镜头保护盖


这个步骤在我们的图片中似乎很简单,但实际上我们花费了半个小时才将那个塑料镜头保护盖取下,并且在用工具撬开的过程中我们十分的小心。


之所以花费这么长的时间是由于我们缺乏经验,一旦有我们之后知道如何拆解后,打开它最多只需要10分钟。

取下镜头保护盖后不仅发现了我们正在寻找的螺丝,我们还发现了一个印有"Surface"的防损标签。


这个防损标签由多部分组成,不幸的是,在拆除的时候它分成了几部分。

第六步



在我们移除了总共17颗T5梅花螺丝之后(支架底下有10颗,镜头保护盖下有7颗),它的后盖已经几乎可以打开了。


Surface的主板上,只有一条排线将电池连接到ZIF连接器,我们就用Spudger将排线分离开。

第七步

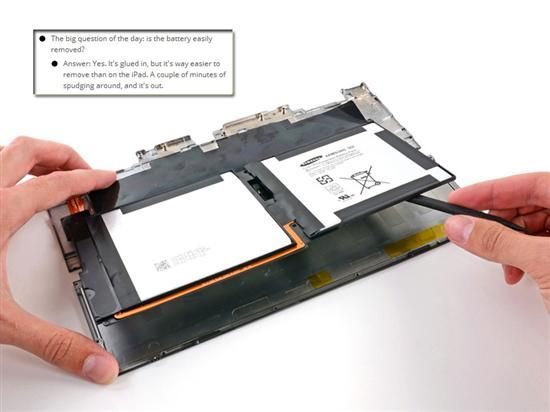

Surface最大的问题是电池很容易移除?


得到的答案是肯定的,Surface的电池是被黏在上面的,但是它比iPad的电池更加容易取下。只需在电池周围花了几分钟时间撬动,电池就可以取下。


我们看到电池的第一眼,我们发现只是一种很常见的双电池单元黏在在Surface的VaporMg后盖上。

这块由三星制造的电池的参数是7.4V,31.5Wh。这个参数刚好介于iPad 2的25Wh和iPad 3的42.5Wh之间。

第八步

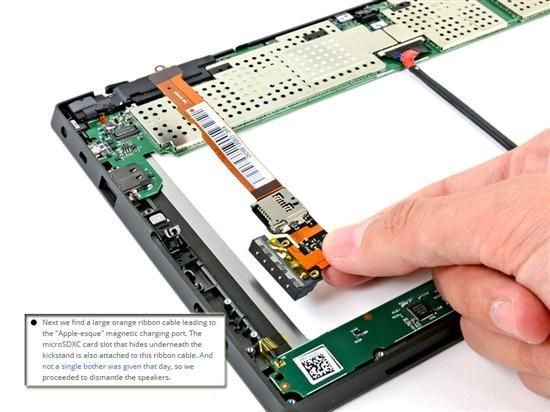

紧接下来,我们发现了一条很宽的橙色排线连接到了苹果式的磁性充电口。同时在隐藏在支架下的微型SDXC存储器也连接着这条排线。并且这只是我们遇到的麻烦之一,因此我们将着手拆除扬声器。

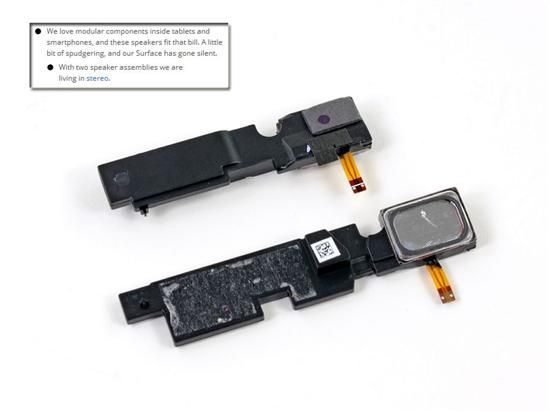

我们喜欢平板电脑和手机中的模块化组件,经过撬动,我们的Surface已经失声了,并且我们发现Surface拥有两个立体声扬声器组件。

第九步

在屏幕的前面板上我们发现了一些像扬声器的原件

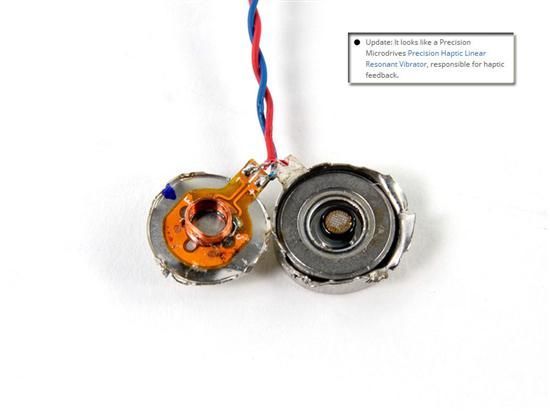

在这个神秘组件的保护壳内,我们发现了一个音圈,所以我们相当肯定这个组件可能是麦克风或者是第二个扬声器,也有可能是一个线性振动器



更新:它看起来像一个负责触控反馈的微型精密谐调振动器。

第十步

Surface的耳机接口和音量键所在的位置固定得不是很紧,因此可以很容易取下来。



尽管Surface将在两个组件连在同一条排线上,但我们依旧要详述下这样一个模块化组件。这样的模块化组件是最近我们见到过的组件中最差的。

第十一步

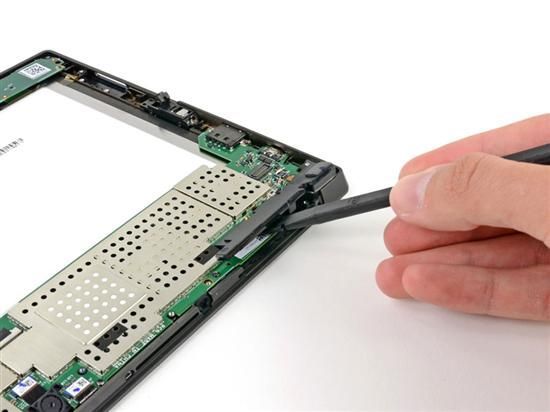

我们在塑料拆机工具的帮助下将显示屏和数字电缆从主板上拆下。

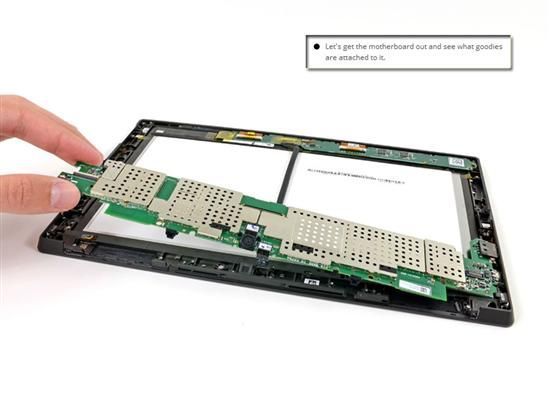

接下来让我们看看还有什么好东西和主板相连。

第十二步



由于有一个塑料圈将摄像头固定在上面,因此只有在我们取出主板后才能取下这个摄像头。

第十三步

就如我们之前做的那样,我们从主板上取下另一个720P摄像头。


Surface不采用1080P摄像头可能意味着将要花费一笔大的成本,或者是微软的设计师们不希望用户将Surface的作为主要的拍照设备。


也许是设计师们意识到使用平板拍照是有多愚蠢

第十四步


 突出显示主板底部的集成电路

  红色——NVDIA 1.4GHz Tegra 3处理器

  橘黄色——三星KLMBG4GE4A

  32GB闪存

  黄色——Micron 2RE22 D9QBJ 2GB DDR3内存

  萤光绿——德州仪器的TPS659110电源管理原件

  蓝色——Marvell 88W8797-BMP2无线模块

  紫色——Wolfson 8962E的低功耗音频模块

  黑色——Cypress Semiconductor带有SmartSenseTM自动调谐功能的CY8C20466A CapSense控制器

第十五步


在主板的背面并没有任何芯片,但这里确有两个Wi-Fi天线,环境光感应器,一对麦克风和一个不稳定的连线。

  红色——光线感应器

  橘黄色——麦克风

  黄色——可疑的线

  Wi-Fi天线的标签为

  天蓝色——Antenova A10416-WIFI-A2

  蓝色——Antenova A10416-WIFI-A1

第十六步


与主板相连的是一块拥有三个Atmel MXT154E触屏控制器的子板。


这块子板只是负责处理与10.6英寸触摸屏相关的任务。以及那些位于主板上或者以它自身排线的任务。

第十七步


 突出显示子板的背面包含的一些集成电路

  红色——Atmel MXT1386触屏控制器

  橘黄色——M430

  G2402

  黄色——1600P E284A晶体震荡器

第十八步

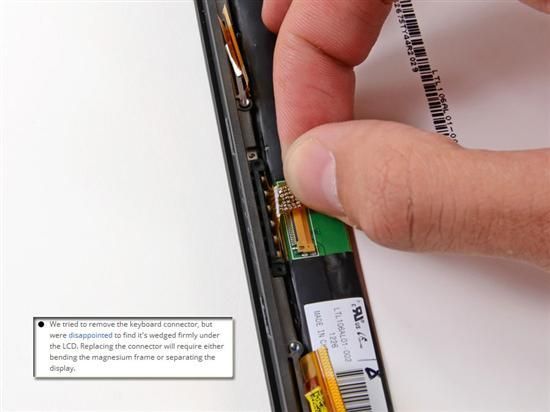

我们尝试移除键盘连接器,但令人失望的是我们发现它牢牢的嵌在LCD屏幕下。因此更换连接器将需要撬开镁制外框或者将显示屏分开。


我们要绕着机身拆开它,但我们要将显示屏从VaporMG的外框中取出,我们需要一把热风枪,一些吉他拨片和一些耐心。


显示屏标签上的LTL106AL01-002表明了它是由三星制造的,它的孪生面板则是LTL106AL01-001,它的分辨率为1280×800。在拆解Surface之前,我们没有对屏幕进行测试,但我们相信微软不会欺骗我们……

但也许有的人可以对屏幕的分辨率进行快速检测。

第十九步


iFixit对Surface拆解的一些亮点还包括:

——只要一打开Surface,就会碰到一个防撕标签;

——在卸下17个T5梅花螺丝后,其中10用于固定支架、7个用于固定镜头盖,Surface的后盖几乎脱落。唯一联系后盖的仅有一条带状电缆,电池及ZIF连接器镶嵌在Surface的主板上。

——电池粘在主板上,但拆除它的方式“要比拆除iPad电池容易些”。

——容量达31.5 Wh的电池由三星制造,其电量介于iPad 2电池的25Wh和第三代iPad的42.5Wh。

——在前显示面板的旁边,有一些神秘组件,看起来像一个扬声器。iFixit认为这可能是一款麦克风或副扬声器。iFixit的拆解报告称,“在拆解Surface之前,我们注意到,当点击触摸盖键盘的‘键盘’时,其会发出敲击声,我们猜测声音或由该设备发出,我们欢迎任何设备上的输入都具备该功能。”

——两款720p摄像头。一款前置,一款后置,大小、形状几乎完全相同。iFixit报告称,“Surface的后置摄像头没有使用数百万像素级产品,或许意味着微软在意成本,或许微软的设计师根本就不希望你把Surface当做主要照相机来使用。”

——该设备有四个触摸屏控制器,这可能是Surface平板既支持玻璃平板输入,又支持触摸盖附件输入的原因所在。
