车载LCD液晶驱动板

已有 1378 次阅读2013-3-12 22:18 | PCB设计

车载LCD液晶驱动板是锦瑞电子根据客户提供的样板顺利完成全程项目开发并交付了完整技术方案的典型产品案例,该车载LCD液晶驱动板可以实现OSD和图像的180度完全倒屏功能,抄板案例能够真实再现现实世界的图像色彩和声音,其主要技术参数如下:

车载LCD液晶驱动板主要技术参数:
类型:TFT-LCD
分辨率:Max。:1680X1050
接口:单/双LVDS;单TTL
电压:3.3V,5V,12V
PC-RGB
模式:DOS,VGA,SVGA,XGA,SXGA+,UXGA,WXGA,WXGA+,WSXGA
行同步范围:30-75KHz
场同步范围:56-75Hz
显示颜色:16777216
输入信号:AV(三路)
彩色系统:PAL/NTSC制式
视频信号:CVBS/1.0Vp-p@75ohm
插座类型:RCA标准插头或2Pin/2.0间距插座
BNC选项:其中两路兼容BNC输入
RGB
信号幅度:0.7Vp-p@75ohm
插座类型:15PinD-Sub插头或12Pin/2.0间距插座
音频
信号幅度:500mVrms
插座类型:3.5mm耳机座或3Pin/2.0间距插座
输出信号:1路AV
信号幅度:CVBS1.0Vp-p
插座类型:BNC或RCA或2Pin/2.0间距插座
音频
功率:2W*2
插座:4Pin/2.0。间距
控制按键:POWER、AV/TV、NENU、VOL+、VOL-五键
OSD菜单:亮度,对比度,自动校正,行场位置,功能设置,彩色制式,、语言,背景,降噪
电源输入:12V(+/-2V)(DC)
电源操作:正常工作模式,待机模式
即插即用功能:支持。

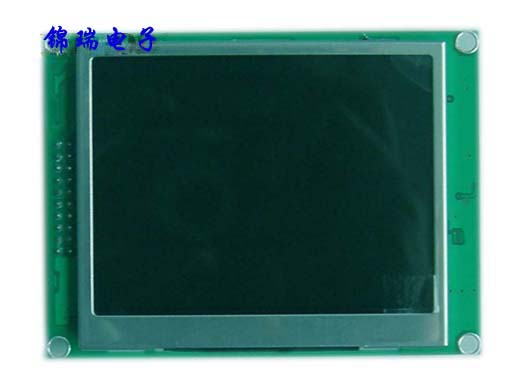

车载LCD液晶驱动板
