金属网格应变测量系统

已有 427 次阅读2012-12-12 08:09 | 关键词: 网格应变, 自动测量

在金属板材成形性能试验过程中,确定变形过程中的应力与应变分布是十分重要的。成形极限图( Forming Limit Diagrams,缩写FLD)是60年代中期由KeelerGoodwin等人提出的。成形极限图(FLD)是板料在不同应变路径下的局部失稳极限应变δ1δ2(相对应变)或ε1ε2(真实应变)构成的条带形区域或曲线,它全面反映了板料在单向和双向拉应力作用下的局部成形极限。成形极限图(FLD)的提出,为定性和定量研究板料的局部成形性能奠定了基础。

    金属网格应变测量系统,可以完成对板材的成形性能分析,能够迅速生成成形极限图(FLD),可用于板材开发成形性能研究和直接指导冲压成形模具调节及零件生产,为板料成形性应变分析、工艺过程分析和模具设计等研究提供直观可靠的数据。

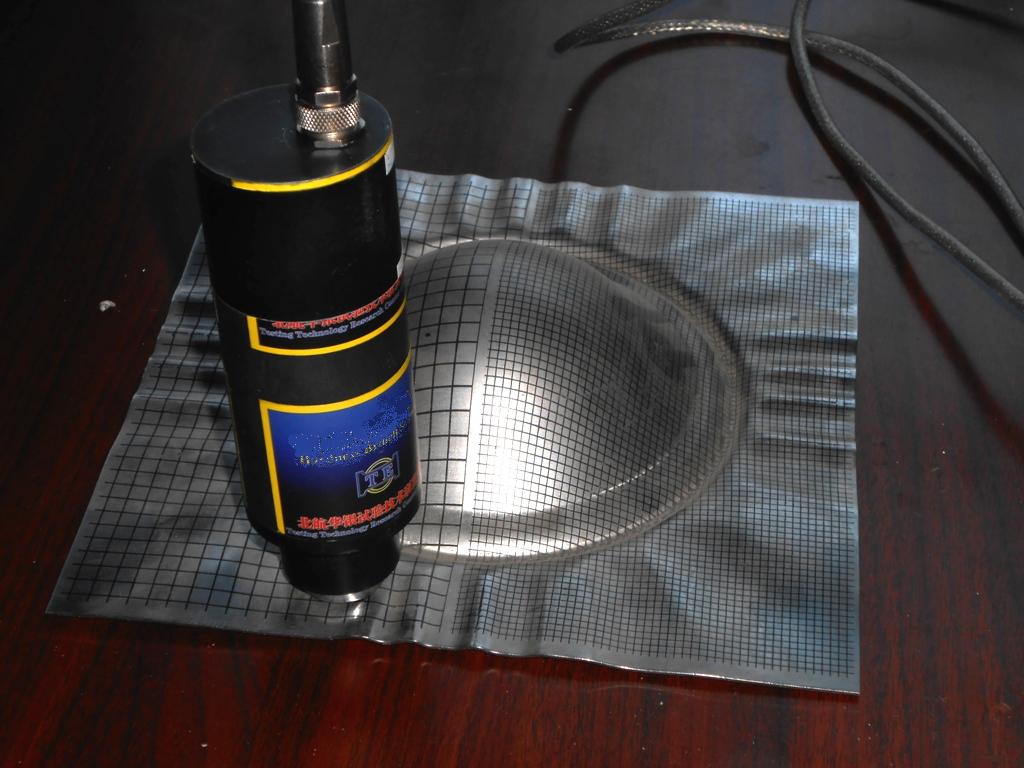

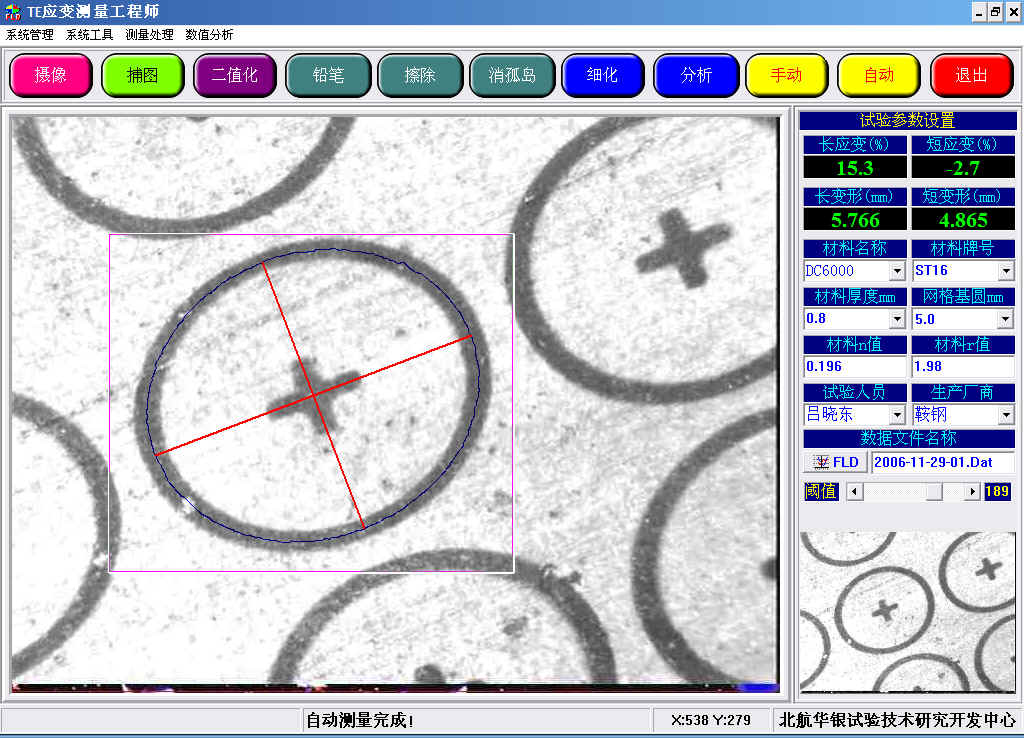

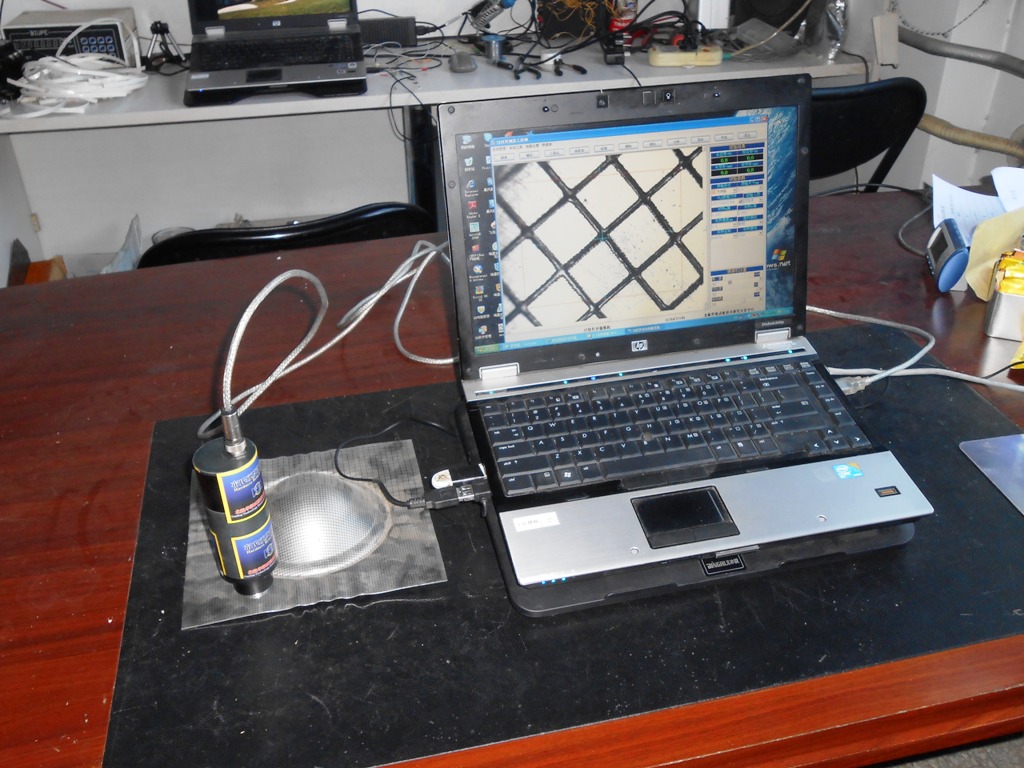

    网格应变测量系统采用工业级CCD摄像机,利用计算机图像分析处理技术,完成对金属网格应变的测量,应变网格可为圆形网格和方形网格,分辨率达到0.01mm。网格应变测量软件具有自动分析、自动测量功能,系统能自动生成FLD图,并有n-rn-t等模拟FLC方式,能对多种材料进行比较。
