YHL-5000 系列回路电阻测试仪

已有 436 次阅读2012-9-6 09:15

产品名称:YHL-5000 系列回路电阻测试仪

产品型号:YHL-5000 系列

市场价格:0/台 批发价格:0/

出品单位:陕西意联电子科技有限公司

产品详细介绍

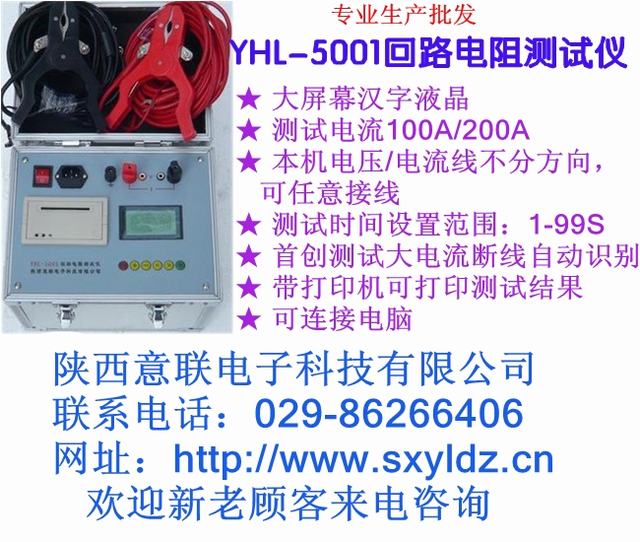

YHL-5000 系列回路电阻测试仪

一、概述

以前,电力系统中普遍采用常规的QJ44型双臂直流电桥测量变压器线圈的直流电阻、高压断路器的接触电阻,而这类电桥的测试电流仅为mA级,难以发现变压器线圈导电回路导体截面积减少的缺陷。在测量高压开关导电回路接触电阻时,由于受到油膜和动静触头间氧化层的影响,测量偏差大,掩盖了真实的接触电阻值。因此,电力部标准SD301-88《交流500KV电气设备交接和预防试验规程》和新版《电气设备预防性试验规程》对断路器、隔离开关接触电阻的测量电流作出不小于直流100A的规定,以保证准确度。

本回路电阻测试仪采用微型单片机控制,人性化汉字界面显示,它是用于开关控制设备的接触电阻、回路电阻测量的专用设备;其测试电流采用国家标准GB763推荐的100A/200A/300A/600A直流,可在100A/200A/300/600A电流(测试选择挡位)的情况下直接测得回路电阻或者接触电阻,首创测试时间设置!!!, 首创测试大电流断线自动识别!!!采用液晶显示测试电流值及测试电阻值,可以打印输出,具有232接口。该仪器测量准确、性能稳定,操作方便。适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

二、技术性能及特点

    1、测量范围:1-20000/2000μΩ 分辨率:1μΩ或0.1μΩ

    2、测量电流: 直流100A/200A/300A/600A(可转换)

    3、测量精度: 0.5%±5个字

    4、显示方式: 大屏幕汉字液晶

    5、电源: AC220V  50Hz

    6、最大输出电压: DC 10V

    7、标准输出电流: DC 100A/200A/300A/600A

    8、测试电流100A/200A/300A可现场转换(相应型号)。

    9、本机电压/电流线不分方向,可任意接线。

   10、测试时间设置范围:199S

   11、首创测试大电流断线自动识别!!

   12、带打印机可打印测试结果
