TI CC2540蓝牙4.0透明传输模块

已有 1124 次阅读2012-12-28 10:31 |个人分类:低功耗蓝牙文档| 关键词: 透明传输, 射频模块, CC2540

为方便低功耗蓝牙(BLE)应用技术在各个行业产品中的移植和使用,信驰达科技特别研发了RF-CC2540TA1低功耗蓝牙透传模块。客户的现有产品或者方案配合此透传模块,能方便地和iPhone 4S等移动设备(需支持蓝牙4.0)相互通讯。实现一些智能化控制和管理。

RF-CC2540TA1模块采用TICC2540作为核心处理器。客户CPU通过串口和模块相连。模块启动后会自动广播,已打开特定APP的手机会对其进行扫描和对接,成功之后便可以通过通用串口和移动设备进行双向通讯,用户可以通过不同通道,按照四种包长度(5101520bytes)来读写透传模块,具体含义由上层应用程序自行定义。移动设备可以通过APP对模块进行写操作,写入的数据将通过串口发送给客户的MCU。模块收到来自客户MCU串口的数据包后,将自动转发给移动设备。

性能特点:

1. 使用方便快捷,无需任何蓝牙协议栈应用经验。

2. 用户接口使用通用串口设计,双向读取,操作简单。

3. 多尺寸通道缓存设计,数据包最小化处理,把通讯效率提高到极致。

4. 极低功耗的待机模式,CC2540芯片官方数据睡眠电流0.4uA,模块实测功耗如下:

事件

平均电流

(积分计算*1)

平均电流

(电表测量*2)

持续时间

测试条件/备注

模块睡眠功耗

0.35uA

0.3-0.4uA

EN悬空

广播

202uA

0.140.54mA

3.85ms

广播周期250ms

连接事件

243uA

0.41 mA

2.25ms

连接周期100ms

单次BLE

数据接收事件

332uA

0.65 mA

 3.0ms

(20bytes,10/)

模块接收数据并串口发送

497uA

2.68mA

5.1ms

(20bytes,10/)

单次BLE

数据发送事件

342uA

0.69mA

 3.2ms

(20bytes,10/)

*1注:官方测试方式:在电源回路上串一个10Ω的电阻,使用示波器截取压降波形,进行积分计算

*2注:万用表测试方式:用万用表uAmA档串在电池与模块之间查看显示值。

测试电压为3.07V

以上数据为信驰达模块RF-CC2540TA1抽样实测数据,仅供参考。

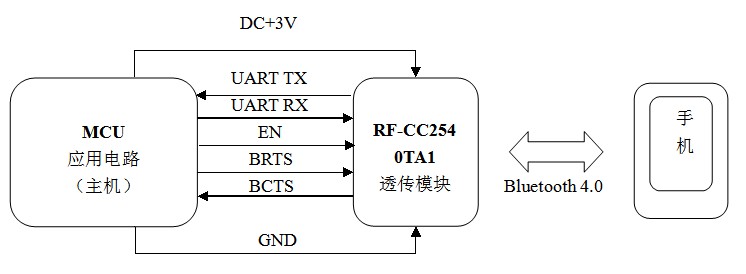

接线示意图


联系方式:0755-86329829 13417306382 QQ 1624809008Jordum Cheung
