超低功耗JTT12无线模块

已有 305 次阅读2014-9-16 11:12

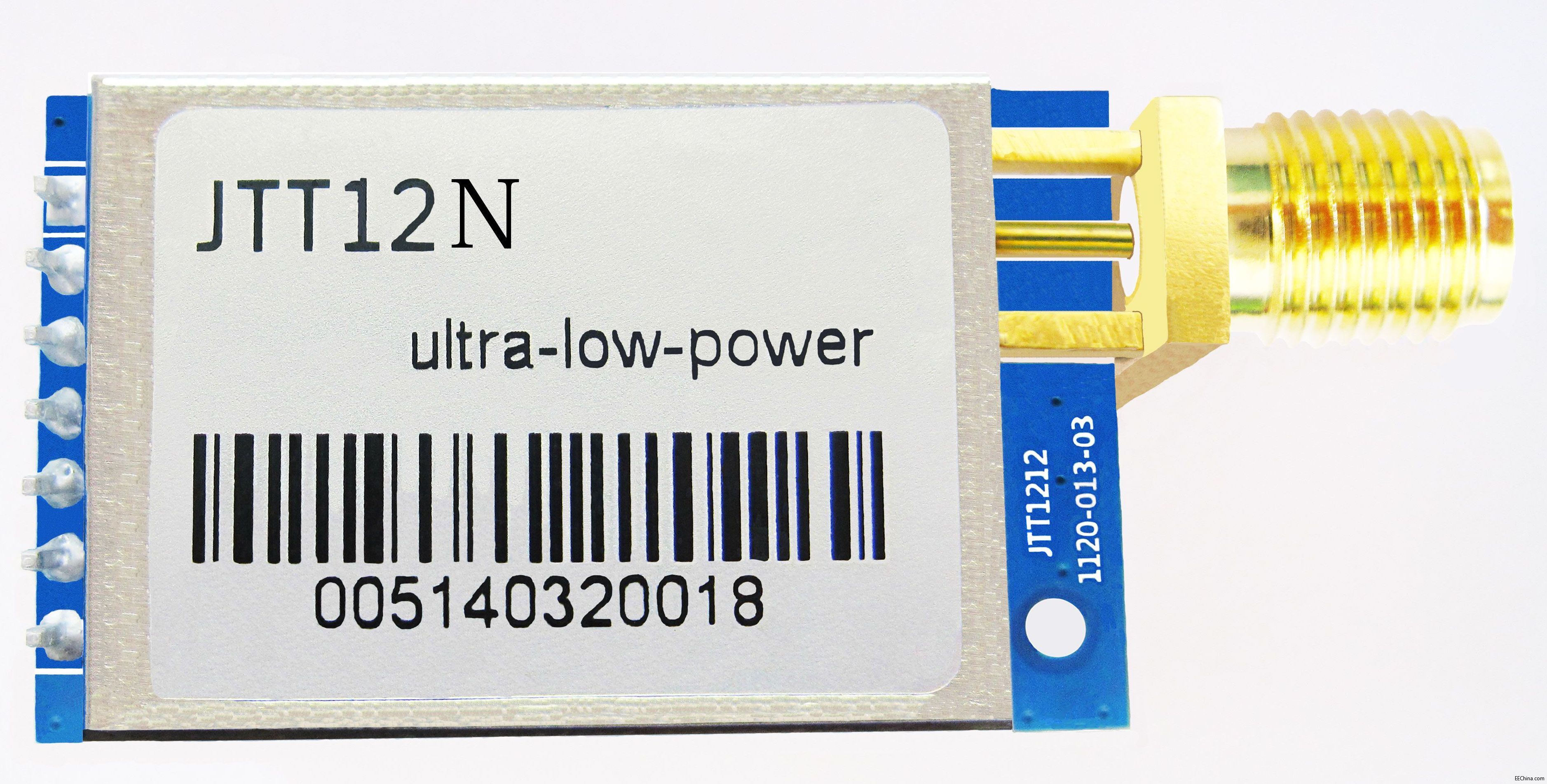

       JTT12N 中继路由模块是一款中继路由组网产品,用户不用自己开发路由协议便可方便实现产品组网。它工作在430M 至510M 频段的,继承了JTT12 数传模块的极低功耗、高性能、高集成度等优良特性,适合中国短程无线监管标准下的应用,特别适合于水、电、气、热表的集抄及对功耗有特别要求的电池供电传感系统。
      支持1.2kbps至64kbps的数据速率,电源电压范围为2.2V至3.6V,在Tx 和Rx 模式下的功耗均非常低,因此电池供电的系统中在保持出色的RF 性能的同时,能够长时间的工作。在睡眠模式下待机电流低至0.28uA。
      提供多达51个频道选择, 可在线修改模块参数。同时模块提供总共4种工作模式(正常、唤醒、省电、睡眠)供用户选择。
其功能模式可分为主节点功能、路由功能、子节点功能,还可以根据功耗情况,在功能模式上选取不同的工作模式以扩展使用的方便性和可靠性。

应用:

无线报警和安防系统

无线传感器组网

无线远程抄表

智能家居、楼宇自动化

工业自动测控、监测

牧业、农业自动化监控

智能交通、工业遥控

主要参数

▋频段
430M 至440M
470M 至510M(定制)
▋支持多数据速率:
1.2kbps 至64kbps
▋2.2V 至3.6V 超低电源供电
▋接收灵敏度(BER)
-118dBm(434MHz、1.2kbps)
▋极低功耗
280nA(SLEEP 模式)
1S 周期无线唤醒电流低于15uA@19.2Kbps
3.0mA(RX 状态)
26.0mA(TX 状态@10dBm)
▋多级功率设置,方便功耗调节:-8.5dBm 至
+12.5dBm
▋双128 个字节的独立收发数据缓冲区
▋3 种功能模式供用户选择切换
主节点模式
路由模式
子节点模式
▋4 种工作模式供用户选择切换
正常模式
唤醒模式
省电模式
睡眠模式
▋多达51 个通信频道选择,有效避开同频干扰
