吉时利2600B系列系统数字源表源测量单元(SMU)仪器(二)

已有 3289 次阅读2012-12-21 17:56 |个人分类:测试测量| 测试, 吉时利

订购信息



2601B 单通道系统数字源表仪表(3A DC10A脉冲)

2602B 双通道系统数字源表仪表(3A DC10A脉冲)

2604B双通道系统数字源表仪表(3A DC10A脉冲,台式)

2611B单通道系统数字源表仪表(200V10A脉冲)

2612B双通道系统数字源表仪表(200V10A脉冲)

2614B双通道系统数字源表仪表(200V10A脉冲,台式)

2634B双通道系统数字源表仪表(0.1fA10A脉冲,台式)

2635B单通道系统数字源表仪表(0.1fA10A脉冲)

2636B双通道系统数字源表仪表(0.1fA10A脉冲)





供应附件

操作人员及编程手册

2600-ALG-2:带鳄鱼夹的低噪声三轴线,2m6.6ft)(2634B2636B附带2条,2635 B附带一条)

2600-Kit:具有预紧缓冲和恢复功能的配对螺旋终端接头

(2601B/2602B/2604B/2611B/2612B/2614B)

CA-180-3A: TSP-Link/以太网线(每个设备配2条)

TSP Express软件工具(嵌入式)

Test Script Builder软件(CD内提供)

LabVIEW驱动程序

ACS Basic版本软件(选配)





采用TSP技术,提供无与伦比的吞吐量,

适合自动测试

对于需要最高自动化和吞吐量级别的测试应用来说,2600B数字源表的TSP技术提供了业界最佳的性能。TSP技术远远超越传统的测试命令序列……它完全嵌入,然后,在源测量单元(SMU)仪器内部执行完整的测试程序。这实际上避免了所有耗时的总线-PC控制器之间的通信,因此,大幅缩短整个测试时间。

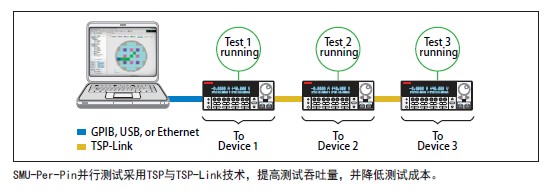

通过TSP-Link技术,

实现SMU-Per-Pin并行测试

TSP-Link是通道扩展总线,支持多个2600B系列数字源表互连,成为一个单一、严格同步的多通道系统。2600BTSP-Link技术与其TSP技术协同工作,支持高速、SMU-per-pin并行测试。与大型自动测试设备系统等其他高速解决方案不同的是,2600B在无需主机成本或负担情况下,实现了并行测试性能。基于TSP-Link技术的系统,还支持出众的灵活性,可以根据测试需求的变化,迅速而容易地对系统进行重新配置。



2400型软件仿真

2600B系列数字源表,与为吉时利2400型数字源表源测量单元(SMU)仪表开发的

测试代码兼容。这使得基于2400型数字源表的测试系统更容易地升级至2600B系列,

并使测试速度提高高达80%。此外,它还提供了从SCPI编程转到吉时利TSP技术的过渡

路径,实施后,可以进一步缩短测试时间。



第三代SMU设计,

确保实现更快的测试时间

在早期2600系列仪器成熟的架构基础上,2600B系列最新的源测量单元(SMU)仪表设计从几个方面提高了测试速度。例如,早期的设计采用的是并联电流量程调节结构,而2600 B系列采用了已申请专利的串联量程调节结构,这种结构具有更快更平滑的量程变换过程和稳定速度更快的输出。





想与吉时利测试测量专家互动?想有更多学习资源?可登录吉时利官方网站http://www.keithley.com.cn/
