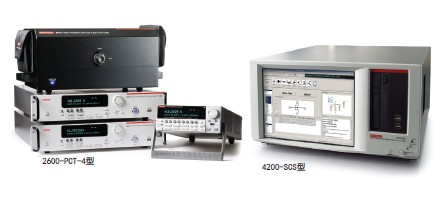

2600-PCT-x/4200-PCT-x参数曲线跟踪仪配置(二)

已有 1983 次阅读2012-12-14 14:58 |个人分类:测试测量| 测试, 吉时利, 测量

 吉时利参数曲线跟踪仪配置是完整的特性分析工具,包括功率器件分析所需的主要要素。

 测量通道包括吉时利数字源表®源测量单元(SMU)/或半导体特性分析仪器。这些仪器的动态范围和准确度比传统曲线跟踪仪高出若干数量级。



  为了实现这个性能,吉时利公司已经开发出一系列高精密电缆,实现与吉时利8010型高功率器件测试夹具的连接。对于高电压通道,定制三轴电缆可以提供保护路径,支撑快速建立和极低电流,包括在3kV全高压情况下。对于高电流通道,专用低电感电缆可以提供更快的上升时间脉冲,实现器件自发热效应的最小化。

安全、高效的测试夹具至关重要。8010型夹具可以提供互锁的屏蔽环境,支持低电流/高电压测试以及高电流/低电压测试。8010型夹具包括与高精度电缆匹配的高性能连接器以及保护电路,防止在器件故障情况下高压通道破坏基极/栅极通道。

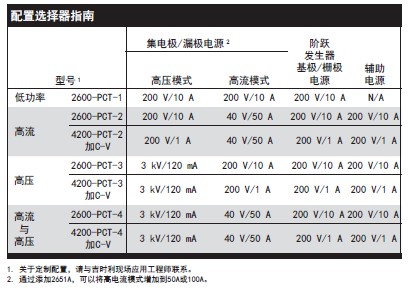

订购信息

2600-PCT-1 低功率

2600-PCT-2 高电流

2600-PCT-3 高电压

2600-PCT-4 高电压

4200-PCT-2 高电流+ C-V

4200-PCT-3 高电压+ C - V

4200-PCT-4 高电压与高电流+ C-V



提供附件

ACS-BASIC 件测试软件

8010高功率测试夹具(包括8010-CTB

8010-DTB8010-DTB-220)

KUSB-488B USB-GPIB适配器

(2600型配 )

全部线缆与适配器

样品器件

4200-CVU-PWR ( 4200 配置)

注意:2600-PCT -x配置不包括计算机与监控器



可供附件

2651A 高功率系统数字源表(任何系统都可以增加到50A,最大100A)

2657A高功率系统数字源表 (任何系统都可以增加到3kV,这是每个系统一个单元最大值)

8010-CTB可定制测试版

8010-DTB 器件测试版,带TO-247插座

8010-DTB-22 0 器件测试版,带TO-220插座

70161-MS A 键盘/监控器摇臂,用于K420K475推车

HV-CA-554- 1 HV三同轴电缆(2657A型需要3)

K475工作站塔 用于所有PCT配置的移动推车

K420工作台塔 用于小型PCT配置的移动推车



想与吉时利测试测量专家互动?想有更多学习资源?可登录吉时利官方网站http://www.keithley.com.cn/
