2600-PCT-x/4200-PCT-x参数曲线跟踪仪配置

已有 555 次阅读2012-12-13 18:48 |个人分类:测试测量| 关键词: 测试, 吉时利, 测量



可配置功率电平 :

From 200V to 3kV

From 1A to 100A

动态范 围宽:

From μV to 3kV

From fA to 100A

电容-电压方法:

±400V C-V

200V 坡速率 C-V

20V 低频 (VLF ) C-V

直流或脉冲I-V,最短50μs

高压及高流通道,具有24位高精密A/D转换器和18位高速(1μs)数字化仪

测试管理软件,包括跟踪模式(用于实时控制)以及参数模式(用于参数提取)



应用

功率半 导体器件特性分析 与测试

GaNSiCLDMOS以及其他器件特性分析

功率器件可靠性研究

器件检测与质量认证



高功率器件特性分析



当今高功率半导体器件和组件的特性分析与测试对测试设备需求旺盛。器件设计工程师在功率器件的全寿命周期,都需要设备支持。目前,高功率特性分析系统使用方式主要有两种——完全交钥匙系统以及必须由用户配置、通过软件完成的构建模块。交钥匙系统经过设置后,可以立刻运行,但这些系统可能非常昂贵,而且使用范围受到限制。





吉时利参数曲线跟踪仪配置是一种完整的解决方案,它配有多种高质量仪器、线缆、测试夹具和软件。这个构建模块方法具有易于升级或更改的优势,可以满足测试变化的需求。例如,用户最初购买的可能是低成本200V/10A系统,那么很容易扩展至50A100A容量。此外,可以在不同的测试系统平台之间使用这些仪器与附件,如可靠性或器件认证测试。

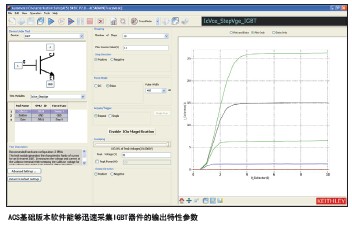

吉时利参数曲线跟踪仪配置包括特性分析工程师快速开发完整测试系统所需的一切。ACS基础版软件提供完整的器件特性分析,包括:实时跟踪模式,用于对器件主要参数(如击穿电压)进行快速检测;完全参数模式,用于提取高精密的器件参数。ACS基础版本软件可以提供多种样本器件知识库,这是传统曲线跟踪仪所不具备的。更重要的是,用户可以对全部测试源进行完全控制,使他们能够创建前所未有的更先进测试。
