2220-30-1 / 2230-30-1多通道可编程DC电源(二)

已有 591 次阅读2012-11-28 11:09 |个人分类:测试测量| 关键词: 测试, 吉时利, 测量

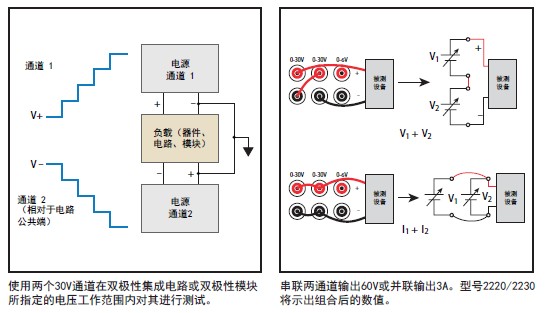

配置通道加倍输出电压或电流,或创建双极性电源



如所需电源高于30V1.5A,可以将两个30V通道进行组合。这两个30V输出可串联

布线,允许最大1.5A电流的60V输出,或者并联布线,以实现30V3A输出。在串联或

并联配置,电源提供特殊的显示模式,指示这一组合的实际电压及电流。连接输出创

建±30V双极性电源,以及使用Tracking模式时在两个输出之间维持一个用户定义的比

率也是容易的。这些工作模式扩展了电源的性能,同时前面板显示出这些特殊模式下

的实际输出,以避免显示数据的任何混淆或错误解释。





诸多便利特性帮助快速获取数据结果



2200多通道电源提供诸多特性快速简单的获取结果:

个具有用户可选步长的旋钮便于检测电路对变化电压或电流的响应。或者,可以

使用直接输入的数字键盘方便的设置精确的电压及电流数值。

各个通道在显示屏上具有各自的示值读数。直观读取传递到各个通道的电压和电流。

明亮的真空荧光显示器可在一定距离、角度或昏暗的光照条件下提供极好的可读性。

为节省重复测试的时间,可通过简单按下Save按钮将仪器设置保存30个内存位置。

为调出配置,仅仅需要按下Recall按钮,以及选择所需要的设置。



保护被测设备



2200系列多通道电源包含最大电压设置,防止电压不慎调节超出用户设定的限制。独立输出允许对各个输出通道设定不同的限制。利用数字键盘,可以在测试启动之前快速精确的设定电流限制。此外,用户可定义密码锁定前面板,在重要测试中防止意外的调节。



简易的自动化测试



这些电源都包含一个USB 符合TMC的器件端口,允许用户根据偏好选择合

适的编程平台进行PC控制。对于基本的仪器控制、数据记录以及分析,2200系列多通道电源可通过National Instru-mentsTektronix Edition LabVIEWSignalExpress™来控制。SignalExpress支持宽范围的Tektronix台式仪器,可实现整个台式或系统级的自动化测试。各个仪器特性可从一个直观的软件接口来访问,可以自动进行需要多个仪器的复杂测量,易于采集和分析结果——所有操作都通过PC完成。



* 对于所支持的泰克公司的LabVIEW SignalExpress

的仪器的完整列表,请访问:www.tektronix.com/signalexpress.





想与吉时利测试测量专家互动?想有更多学习资源?可登录吉时利官方网站http://www.keithley.com.cn/
