2220-30-1 / 2230-30-1多通道可编程DC电源(一)

热度 1已有 403 次阅读2012-11-27 16:56 |个人分类:测试测量| 关键词: 测试, 吉时利



主要特性

两个或三个输出模块,三输出电源带有两个30V/1.5A (45W)通道及一个6V/5A (30W)通道

所有通道 独立控制,单独输出,具有最大的灵活性

所有通道具有远端感应,以保证编程电压精确施加到负载

两个30V通道可串联加倍输出电压或者并联加倍输出电流

0.03%的基本电压输出精度以及0.1%的电流精度,保证高质量测试数据

低噪声、线性调整率,具有<3mVpp的纹波及噪声

所有通道的电压及电流输出同时显示,易于观察各输出通道的状态

键盘输入允许输出值的快速、精确输入

标准USB接口,用于自动化测试

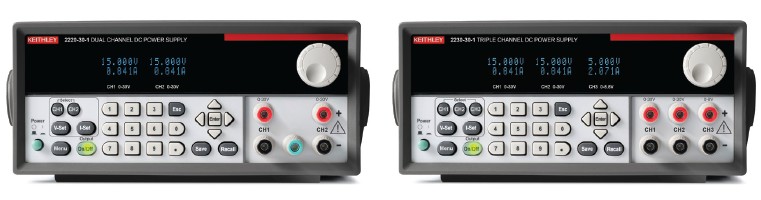

2200系列多通道可编程DC电源组合两到三通道的输出电源,能经济有效的表征及测试需要不止一个电源的大范围的器件、电路板、模块以及产品。型号2220-30-1电源提供两个通道,每个通道能输出30V1.5A。型号2230-30-1电源包含两个30V/1.5A通道,并增加一个能给数字电路提供5A电流的6V通道。2200系列多通道电源提供性能、多功能以及易用性的极好组合,快速,方便的获取测试数据及参数信息。它们在自动测试系统中如同手动仪器配置一般有效运行。

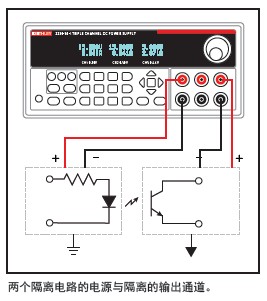

独立及隔离输出



由于2200系列多通道电源的各个通道是彼此完全独立和隔离的,这些电源可用来供电给彼此光隔离或变压器隔离以及具有不同参考点的两个电路。它们的隔离通道消除了需要给隔离电路供电的额外电源。此外,各个通道可独立控制,可随时单独开启或关闭。从而,这些电源可用来给数字电路等上电,这些电路需要必须按照特定的时间顺序开启多个电压电平。而且,一个计时器功能允许用户建立无人值守的测试,在已编程的时间间隔后关闭通道,以保护被测设备(DUT)免于因超出所建议时间间隔的连续应用而可能导致的损害。两个隔离及独立的通道都提供极好的功能和灵活性来处理宽范围的测试应用。



为负载提供精确的电源



各个通道具有0.003%的基本电压设置精度及电压读回精度,因此每通道的设定电压值可以准确输出至各端口上。再者,在后面板,每个通道还可以配置为4线测试连接,以补偿电源导线上的压降。这帮助保证正确的电压精确传递到DUT的负载端。许多多通道电源并不提供4线连接,这降低了整体系统精度。良好的准确度不局限于电压,基本电流设置及读回精度为0.1%,提供高质量的负载电流测量。而且,施加到被测器件负载端的电源具有小于3mV p-p的噪声,既精确又具备高质量。



30V通道的最大输出功耗为45W,在6V通道为30W,电压设置及读数分辨率为1mV

电流设置及读数分辨率为1mA,这些组合起来,产生大范围的输出功率,读取大范围的

负载电流。极好的精度、4线测试,以及大范围的电源输出范围使得2200系列多通道电

源成为工作台或测试系统中的关键测试仪器。



想与吉时利测试测量专家互动?想有更多学习资源?可登录吉时利官方网站http://www.keithley.com.cn/
