传统GPIB控制

已有 849 次阅读2012-11-16 16:45 |个人分类:测试测量| 测试, 吉时利

GPIB接口是一种通用总线它的主要用途是将一台或几台兼容GPIB的仪器连至PC机。GPIB接口能以100k/s10MB/s的速度在几台不同设备之间一次交换一个字节的数据。GPIB结合了有效的握手协议后就成为测试与测量系统的首选通信方法。在效率很高的GPIB总线中增加TSP程序能实现速度更快、功能更强大的方案。



下面的测试设置用于模拟传统的GPIB配置。在这种配置下,每块硬件都被认为是主设备。它并未利用TSP-Link的任何优点。此例中TSP指令的使用与标准SCPI指令非常相似。



LabVIEW 8.2创建一个应用,其中NI VISA用作控制软件。与SCPI编程一样,每条TSP指令可以独立发送或分组发送。当多条TSP指令以分组方式一次发送至测量仪器时,这些TSP指令就称为脚本。

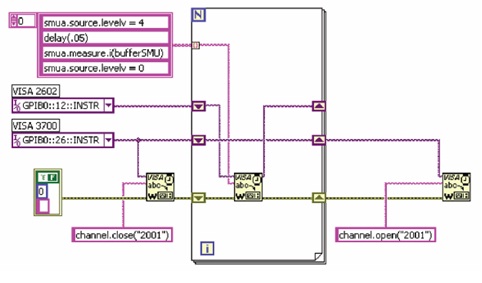

1. LabVIEW代码样本测试结果



使用传统GPIB控制会得到不同的测量结果,这取决于如何以及何时发送指令。测量结果从20通道/秒至250通道/秒(当使用TSP指令loadandrunscript时)。Loadandrunscript指令将在本文稍后做详细讨论,但它本质上能让用户预加载大量TSP指令以便稍后调用,这种方法明显缩短了测试时间。



测试总结

此例在每次循环迭代过程中使2602进行源和测量。For循环用于LabVIEW而且使用了channel.openchannel.close等指令以及各种源和测量指令。



如前所述,这种方法不是最快的;它能达到的最高速度比本文稍后介绍的其它方法实现的最高速度的一半还低。
