DIO差异

已有 291 次阅读2012-11-13 17:56 |个人分类:测试测量| 关键词: 测试, 吉时利

考虑DIO,两种系列测量仪器的区别之一是3700系列能直接写入DIO3700系列的DIO端口不再局限于极限测试或像2700系列那样安装770740通道单极控制模块。另一个显著区别是可用数字I/O线路明显增多。与2700系列只有4条线路相比,3700系列提供14条数字I/O线路。

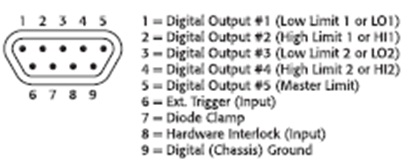

对于2700系列而言,蜂鸣器或DIO输出线路通过极限测试进行控制。5条数字输出线路(引脚1~5)由2组极限控制。数字I/O接口是后面板上的一个DB-9连接器。图1示出了引脚输出配置。

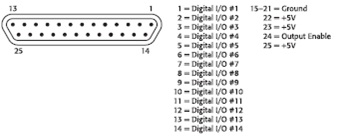

370X的数字I/O接口是在后面板上的一个DB-25连接器。图2示出了引脚输出配置。





结论

众所周知,测试设备与系统控制器之间的通信可能成为限制测试系统吞吐量的重要瓶颈。通常的做法是在执行指令和传输数据的同时操作探针或机械手以避免占用宝贵的测试时间。然而,随着测试系统变得日益复杂,需要进行更多的控制器/测量仪器交互,这增加了实现的难度。吉时利的3700系列仪器通过测试脚本处理器(TSP)解决了上述吞吐量问题。将脚本作为TSP函数装载在测量仪器上可以最小化通信需求。此函数被装载在3700系列仪器后可以随时调用和重用。
