吉时利SCPI 2700系列指令执行内建极限测试

已有 319 次阅读2012-11-12 14:52 |个人分类:测试测量| 关键词: 测试, 吉时利

2700系列和3700系列仪器具有与两组极限相同的内建极限功能。Limit 1Limit 2使用高极限和低极限(HI1LO1以及HI2LO2)。此状态指示适用于首次失效的极限,即便两个极限都失效了。



虽然Limit不是全局参数,当配置为简单扫描时,极值和状态都适用于扫描的全部通道。当配置为高级扫描时,每条通道都具有独特的极限配置。

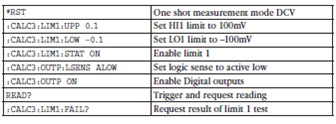

下面的简单指令序列配置2750DCV读数(默认参数)上执行Limit 1测试。若达到100mV极限,数字输出#2将被置低。若达到-100mV极限,数字输出#1将被置低。

*RST

单次测量模式DCV

:CALC3:LIM1:UPP 0.1

HI1极限设为100mV

:CALC3:LIM1:LOW –0.1

LO1极限设为-100mV

:CALC3:LIM1:STAT ON

启用limit 1

:CALC3:OUTP:LSENS ALOW

逻辑感测设为低有效

:CALC3:OUTP ON

启用数字输出

READ?

触发和请求读数

:CALC3:LIM1:FAIL?

请求limit 1测试的结果



3700系列TSP脚本的执行

多重极限测试:

虽然3700系列具有与2700系列相同的内建极限测试功能,下面例子的意图是演示脚本语言的强大功能。类似于前面的for next循环例子,本例创建的函数脚本可以装载至3700系列。此例在仪器内建的2种极限功能外执行极限测试。

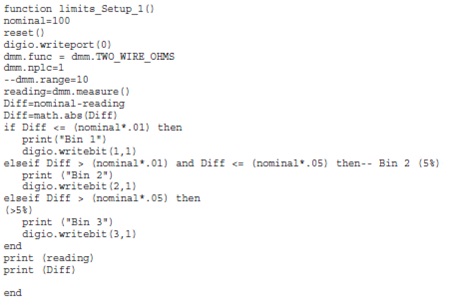

例:使用脚本的极限测试:

此脚本使用极限将电阻器分为三级:

l  配置2线电阻测量。

l  用数字输出定义分级。

l  分级1适于1%以内的标称阻值。

l  分级2适于>1%<5%的标称阻值。

l  分级3适于大于5%的标称阻值。



想与吉时利测试测量专家互动?想有更多学习资源?可登录吉时利官方网站http://www.keithley.com.cn/
