4线低电阻扫描举例

已有 415 次阅读2012-11-8 14:19 |个人分类:测试测量| 关键词: 测试, 吉时利

低电阻测量是2750型和3700系列的典型应用。下个例子演示了将4线电阻扫描的2700系列SCPI转换为3700系列ICL。在SCPI代码中,要用程序延时完成扫描后再发送DATA?指令



例:4线电阻的SCPI指令与ICL指令比较:

l  10通道配置为4线电阻功能。

l  配置为增强准确度:启用失调补偿,NPLC设为10,使用量程。

l  只返回读数。

l  执行两次扫描。

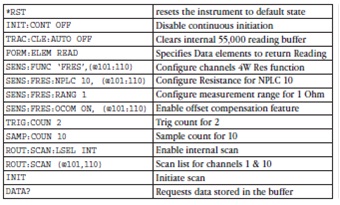

2750SCPI指令:

*RST

恢复仪器默认状态

INIT:CONT OFF

禁用连续开始

TRAC:CLE:AUTO OFF

清除内部55,000读数的缓冲区

FORM:ELEM READ

指定数据元素返回读数

SENS:FUNC ‘FRES’,(@101:110)

配置通道4W分辨率功能

SENS:FRES:NPLC 10, (@101:110)

配置NPLC 10电阻值

SENS:FRES:RANG 1

配置测量量程

SENS:FRES:OCOM ON, (@101:110)

启用失调补偿功能

TRIG:COUN 2

触发计数2

SAMP:COUN 10

样本计数10

ROUT:SCAN:LSEL INT

启用内部扫描

ROUT:SCAN (@101,110)

通道1&10的扫描列表

INIT

开始扫描

DATA?

请求缓冲区中保存的数据



这几行SCPI指令可以直接转换为3700系列的TSP测试序列。

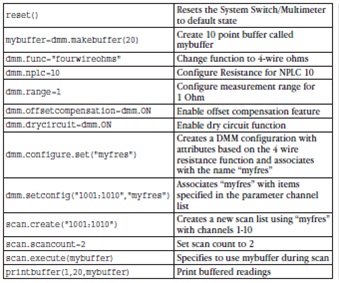

3700ICL指令:

reset()

恢复系统开关/万用表默认状态

mybuffer=dmm.makebuffer(20)

建立名为mybuffer10点缓冲区

dmm.func="fourwireohms"

改变功能为4线欧姆

dmm.nplc=10

配置NPLC 10电阻值

dmm.range=1

配置测量量程

dmm.offsetcompensation=dmm.ON

启用失调补偿功能

dmm.drycircuit=dmm.ON

启用干电路功能

dmm.configure.set("myfres")

建立DMM配置,其属性基于4线电阻功能并关联名字“myfres”

dmm.setconfig("1001:1010","myfres")

“myfres”与参数通道列表指定的项目关联

scan.create("1001:1010")

使用“myfres”和通道1~10建立新的扫描列表

scan.scancount=2

扫描计数设为2

scan.execute(mybuffer)

指定扫描过程中使用mybuffer

printbuffer(1,20,mybuffer)

打印缓冲的读数



值得注意的是,SCPIICL指令结构相似而且类似于英文。一个用分号(SCPI),另一个用句号(ICL);一个不区分大小写(SCPI)另一个区分大小写(ICL)。但从根本上说,两者都表明了用户想执行什么。所以,一种语言相对于另一种语言的优越性在哪?



使用脚本兼容性能找到这种优越性。我们通过一个脚本例子查看脚本如何执行与扫描相同的功能。这个例子用代码执行循环,而不是配置仪器进行扫描。

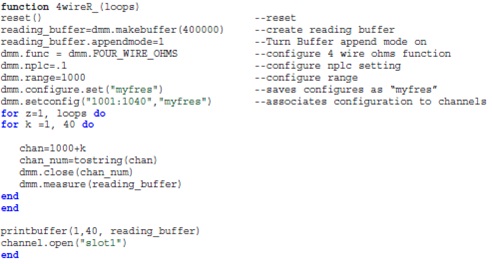

例:4线低电阻的脚本:



上面的例子演示了TSP脚本函数功能。测量仪器不是用内部扫描特性而是用TSL实现扫描通道进而为for…next简单循环传递参数。4wireR函数传递参数loops的同时chan=1000+k为通道变量加“1”和执行指令dmm.close直至完成for…next循环。



然后,此脚本函数加载至测量仪器并通过发送“4wireR(5)”在程序中调用。开始运行此函数并将数值5分配给变量“loops”。开发一个函数脚本代替使用扫描特性,能在每次运行函数时动态配置循环次数和通道数量。虽然从编程角度看脚本提供了优越性,但使用内建扫描模式是提高额外的几毫秒速度的首选方法。此例使用dmm.close管理背板继电器并配置DMM
