测试系统说明(一)——《使用2790型数字源表开关系统测试双安全气囊充气机模块》

已有 763 次阅读2012-8-24 14:00 |个人分类:测试测量| 关键词: 测试, 吉时利, 应用

2790型数字信号源-测量仪用开关系统以及7751插件模块能够进行本指南中所有的测量。2790主机是一个全功能的612位数字万用表,后部带有两个扩展插槽。兼容模块可以增加开关信号路由功能以及额外的源和测量功能。虽然这个指南主要采用7751模块进行充气泵测试,但还可以灵活地添加另外两个模块。7752模块与7751模块类似,只是不包括高压电源和电流-电压转换器,7702模块是一个通用40通道多路复用器。7751模块包括可编程直流电压源(50-500V)和电流源(0-50mA)以及继电器开关。4组双刀继电器提供足够数量的接线端,这样一台2790可以测试两个充气机单元体或一个双充气机单元。主机可以容纳两个插件模块,因此一个2790系统可以连接两个测试台,用来测试两个双充气机安全气囊模块。配置单个或两个测试台都可以进行“一块卡输送电压,另一块卡进行测试”的并行测试。7751模块的电流-电压转换器是用来和电压源一起测量绝缘电阻的。它可以用来测量0-50μA的电流。7751模块的开关阵列简化了先前讨论的触点校验测试,并允许用数字万用表来验证测试电压和电流,提高了测量的可靠性。安全防护相关的设计特性提供增强的保护功能,可以防止意外引爆,包括低能量电源、硬件源安全互锁设计以及可以结合充气机分流条使用的可编程的分流器。这些功能在“测试系统安全”一节详细说明。

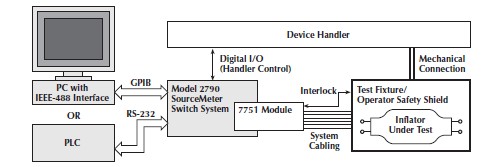

1. 典型双充气机测试系统



1展示了使用2790型作为安全气囊充气机测试系统的典型硬件配置。在自动化制造系统中,更多地使用可编程逻辑控制器(PLC)而不是PC进行生产控制。现在大多数的PLC不提供GPIB模块,因此系统控制必须通过串行总线(RS-232)进行。2790型有GPIBRS-232接口,因此适用于PCPLC控制的测试系统。



2. 7751和双充气机模块间的典型连接



7751模块包含所有用来连接源、测量电路与充气机的开关。测试站引出的电缆通过螺钉端子连接到7751模块。2展示了一个双充气机的典型连接方案。继电器通道19用于传输流入和流出充气机待测器件的各个部分的信号,信号的方向取决于进行的测试。通道1012(插槽4)也可用于连接到待测器件,但在这个示例中没有使用。其他的继电器通道控制待测器件通道的互连以及电压源和电流源、电压-电流转换器和数字万用表。图中所示端子上的标签(测试卡上也有)示出了四线电阻测量中典型的功能连接,但由于模块出色的灵活性,实际的内部连接会由于选择的信号路线而有所不同。例如,图中通道8是通过导线连接到外壳上的两个触点上的。为进行接触检查,这两个触点被路由到了2790数字万用表的HILO输入端子,这样,通过二线电阻测试可以验证两个触点是否都连接到了外壳上。





了解吉时利2790数字源表开关系统更多信息,请戳

http://www.keithley.com.cn/products/dcac/dmm/application

想与吉时利测试测量专家互动?想有更多学习资源?可登录吉时利官方网站http://www.keithley.com.cn/
