TSP分布式控制提高了测试速度并且降低了测试成本

热度 1已有 740 次阅读2012-8-17 13:30 |个人分类:测试测量| 关键词: 测试, 吉时利

TSP技术通过允许用户使用标准的PC控制或者创建在仪器内的微处理器上执行的嵌入式测试脚本,增强了仪器控制。通过使用TSP测试脚本而非PC用于仪器控制,能够避免PC控制器和仪器之间的通信延迟,这提高了测试产能。测试脚本可以包含数学和判决规则,这进一步减少了主机PC和仪器之间的交互。

这种形式的分布式控制支持单台仪器或者多台仪器的独立自主的工作并且可以消除对高级PC控制器的需求,这降低了测试和持有成本。在吉时利的创新的2600系列系统源表仪器中使用的TSP技术已证实了这一点。



TSP-Link易用和无缝的系统协调和扩展性

在通道密度需求增加或者需要处理更多的信号类型的情况下,可以使用TSP-Link对系统进行扩展。TSP-Link/从连接提供了3700系列主机之间的方便的系统扩展。还可以使用TSP-Link连接到其他有TSP-Link功能的仪器,如2600系列源表仪器。与TSP-Link相连的任何设备可由主单元进行控制,如同这些设备均被安装在同一机箱中。

TSP-Link是一种高速系统扩展接口,使用户避免扩展将他们的远程接口扩展到另一主机的复杂和耗时的任务。由于能够从单个主单元控制所有TSP-Link连接设备,因此不需要向每台仪器添加外部触发器和远程通信电缆。



Test Script Builder软件套件

所有3700系列仪器均配备有Test Script Builder软件工具,其有助于用户方便地创建、修改、调试和存储TSP测试脚本。Test Script Builder提供了用于存储和组织测试脚本的项目/文件管理器窗口,用于创建和修改TSP代码的文本程序编辑器,以及用于通过以太网、GPIBUSB发送命令和从仪器接收数据的即时仪器控制窗口。即时窗口还允许用户查看给定测试脚本的输出并且简化了调试。

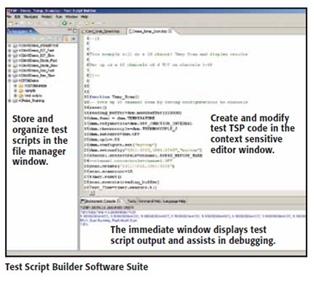

在文件管理器窗口中存储和组织测试脚本

在文本编辑器窗口中创建和修改测试TSP代码

即时窗口显示测试脚本输出并且方便调试。

Test Script Builder软件套件



BLXI

3700系列主机是BLXI兼容仪器。这些特征包括10/100M Base-T以太网连接、图形化Web服务器、基于LAN的仪器触发以及IEEE 1588精确时间协议(PTP)同步。PTP时间同步提供了一种使以太网上的设备以微秒级的精度同步的标准方法,用于基于时间/事件的编程。



移动存储器,USB 2.0设备端口

所有3706型主机均包含USB设备端口,以便于将读数、结构和测试脚本转移到存储器卡。该端口位于前面板上,便于存取测量结果并且方便测量结果的转移。通过简单地插入存储器卡并且敲击几下键盘,就能够实现针对实际上无限的存储空间的存储。其他的功能还包括:保存和调用系统结构以及存储TSP脚本





了解吉时利3706型系统开关万用表更多信息,请戳

http://www.keithley.com.cn/graphing_toolkit/

想与吉时利测试测量专家互动?想有更多学习资源?可登录吉时利官方网站http://www.keithley.com.cn/
