概述吉时利3700系列系统开关/万用表和插卡

已有 650 次阅读2012-8-14 13:42 |个人分类:测试测量| 关键词: 测试, 吉时利

六个插槽系统开关主机内提供了可选的高性能万用表

优化的多处理器架构用于高吞吐量扫描应用

通过以太网、USBGPIB接口进行远程PC控制

在一个主机中具有多达5762线或720个单线多路复用通道

在一个主机中具有多达2,688个单刀矩阵交叉点

内置测试脚本处理器(TSP®)提供无比的系统自动化、吞吐量和灵活性

● TSP-Link® /从连接提供方便的系统扩展以及与2600系列数字源表®仪器的无缝连接

超过14,000读数每秒的内存速度,可选配高性能万用表

● BLXI兼容性和内嵌的web浏览器支持测试配置、维护和基本的应用控制功能



吉时利3700系列提供了易拓展的、仪器级的开关和多通道测量解决方案,优化了电子产品与元器件的自动化测试。3700系列包含四种版本,由3706系统开关主机连同一系列不断推出的插入式开关和控制卡组成。当您选购了具有高性能万用表的3706主机,您就获得了一个紧密集成的开关和测量系统,它能够在功能测试系统中胜任严苛的应用,也能够在独立的数据采集和测量应用中提供所需的灵活性。



最大限度地增强系统控制并且提高灵活性

为了能够在用户设计测试系统时向用户提供更多的选择,3700系列主机配备有许多标准的特征。例如,利用三个远程接口提供连接的灵活性,即LXI/以太网、通用接口总线(GPIB)和通用串行总线(USB)。3700系列还具有十四条可编程数字I/O线路,能够用于控制诸如元件操纵器或者其他仪器的外部设备。此外,使用吉时利的测试脚本处理器(TSP)技术可以极大地增强系统控制。该技术提供了“智能”仪器,相对于中央PC,它能够执行仪器级的分布式处理和控制。



高性价比的开关系统

3700系列继续秉承吉时利的提供创新的、高质量的、精确的信号开关的传统。该系列提供了一系列不断推出的高密度和通用插卡,以非常具有竞争力的价格适用于广泛的各种信号。3700系列支持多种应用,如设计验证、加速应力测试、数据采集和功能测试。

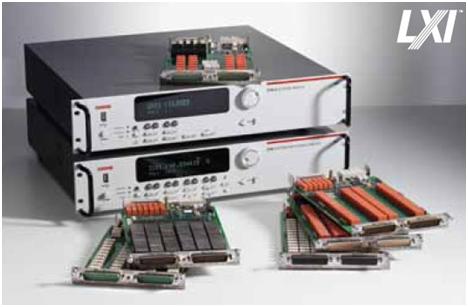

3706型主机

3700系列包括3706基本型系统开关/万用表主机,该型号具有三种添加了灵活功能的主机选项。该主机包括六个插卡槽,采用紧凑的2U尺寸(3.5英寸/89毫米)机箱,能够容易地满足通道数量较大的应用的需要。在满负荷状态下,主机可以支持多达5762线多路复用通道或者2,688个单刀矩阵交叉点,具有无以伦比的密度和极低的通道平均成本。



高性能的七位半数字万用表(DMM

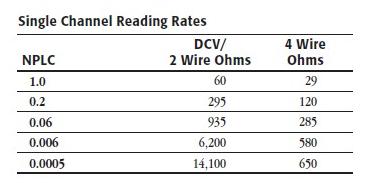

高性能万用表提供多达七位半数字测量,具有26位分辨率,足以支持日益增加的准确度需求。这一灵活的分辨率提供了从三位半数字测量的14,000读数每秒到七位半数字测量的60读数每秒的直流读数速率,适用于广泛的多种应用。万用表不使用卡槽,因此使得主机中的六个插槽均可用。此外,万用表连接至主机的模拟后面板,确保了从每个卡通道到万用表的高质量信号路径。



万用表支持13个内置测量功能,包括:直流电压、交流电压、直流电流、交流电流、频率、周期、2线电阻、4线电阻、3线电阻温度检测器(RTD)温度、4线RTD温度、热电偶温度、热电阻温度和连续性。此外,万用表提供了扩展的低电阻()和低电流(10μA)范围。还支持架上校准,这减少了维护和校准时间。



了解吉时利3706型系统开关万用表更多信息,请戳

http://www.keithley.com.cn/graphing_toolkit/

想与吉时利测试测量专家互动?想有更多学习资源?可登录吉时利官方网站http://www.keithley.com.cn/
