3700系列系统开关同类产品(一)

已有 721 次阅读2012-8-10 16:19 | 关键词: 测试, 吉时利

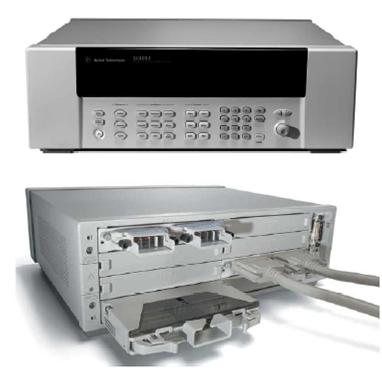

安捷伦34980A



简介

8槽开关主机,可选择6½数字万用表(1850美元,+500美元数字万用表选项)

最大插卡密度:70通道双极,80通道单极

19个插入卡

USB/GPIB/LXI-以太网

Web浏览器接口

继电器计数器

底板连接,适合支架校准

市场信息:

低成本、易用,可以替代PXIVXI

优势:

1. 更快的交流电压测量

2. 直观前面板,多彩色显示

3. 更大的插卡宽度(19个可选模块)

不足:

1. LXI C

3706型是B(C级基础上增加时间同步功能)

2. 密度更低,560个双线通道,3U支架空间

3706型拥有576个双线通道,2U支架空间

3. 多路复用器插卡通过底板的最大输入电流为2A

3721型插卡可通过底板的电流输入为3A

4. 最低欧姆量程是100Ω

3706型拥有量程

5. 最低电流量程是10mA

3706型拥有10μA量程

6. 易失性内存缓冲器

3706型拥有USB内存卡,适合非易失性缓冲器应用

7. 锁存式继电器卡顺序控制,导致更慢的扫描和多通道关闭速度

3706型拥有优化继电器控制,带来更快的扫描

8. 从前部面板无法看到读数缓冲器

3706型允许通过前部面板浏览读数缓冲器

9. 不能创建编程通道模式(内存位置)

3706型允许通道模式



1  安捷伦34980插卡

低频开关型号

说明

最大

电压

最大

电流

带宽

MHz

扫描

(通道/秒)

热偏移

注释

34921A

40通道电枢多路复用器/低热偏移

±300V

1A

45MHz

100

< 3 uV

温度基准,4 个电流通道,配置为2线或4线

34922A

70通道电枢多路复用器

±300V

1A

25MHz

100

< 3 uV

配置为2线或4线

34923A

40/80 通道干簧多路复用器

±150V

0.5A

45MHz

500

<50uV

配置为1 线,2 线或4 线

34924A

70 通道干簧多路转换器

±150V

0.5A

25MHz

500

<50uV

配置为2 线或4 线

34925A

40/80 通道光隔离FET多路复用器

± 80V

0.05A

1 MHz

1000

< 3 uV

配置为1 线,2 线或4 线

34931A

4x8 电枢矩阵

±300V

1A

30MHz

100

< 3 uV

底板可扩展

34932A

4x16 电枢矩阵

±300V

1A

30MHz

100

< 3 uV

底板可扩展

34933A

/ 4x8 干簧矩阵

±150V

0.5A

30MHz

500

<50uV

底板可扩展

34937A

28 通道C 型,4 通道A

300V

250 V AC

1A

5A

10MHz

N/A

< 3 uV

< 3 uV

N/A

N/A

34938A

20 通道5A A

250 V AC

5A

1MHz

N/A

< 3 uV

N/A





系统控制模块

描述

性能

34950A

64数字I/O,带内存和计数器

具有极性可编程的8位数字I/O通道,达5V的阈值,带握手协议和码型存储器。210MHz频率计数器和20MHz的可编程时钟输出。

34951A

4通道隔离数模转换器,带波形存储器

输出达±16 V的直流电压或±20 mA 的直流电流。输出波形具有200kHz 更新率和16位分辨率。用电路板上的存储器建立500,000点以上的点至点波形。

34952A

多功能模块,带32 DIO, 2通道D/A和累加器

48位数字I/O通道,2个±12V模拟输出,以及1100kHz选通的累加器。

34959A

电路试验板模块

自定义设计能访问+12V+5V电源、16GPIO端口和28条继电器驱动线。



射频和微波型号

说明

插入损耗

隔离

频率范围

VSWR

输入阻抗

注释

34941A

四组 1x4 50Ω 3GHz RF多路复用器

0.6dB

> 58dB

3GHz

<1.25

50Ω

@1GHz

34942A

四组 1x4 75Ω 1.5GHz RF多路复用器

0.6dB

> 60dB

1.5GHz

<1.35

75Ω

@1GHz

34945A/

34945EXT

微波开关/衰减器驱动器

可驱动多达64个外部开关线圈;32SPDT 开关,8个多端口开关。8个衰减器,或您自己的组合。可用其它34945EXT扩展。

34946A

1x2 SPDT

有端接微波开关

<0.42dB

<0.69dB

>85dB

>67dB

4GHz

20GHz

<1.15

<1.30

50Ω



@4GHz

@20GHz

34947A

1x2 SPDT

无端接微波开关无终端的微波开关

<0.42dB

<0.69dB

>85dB

>67dB

4GHz

20GHz

<1.15

<1.30

50Ω



@4GHz

@20GHz



了解吉时利3706型系统开关万用表更多信息,请戳

http://www.keithley.com.cn/graphing_toolkit/

想与吉时利测试测量专家互动?想有更多学习资源?可登录吉时利官方网站http://www.keithley.com.cn/
