吉时利3700系列主机——目标应用

已有 458 次阅读2012-8-3 13:27 |个人分类:测试测量| 关键词:

在多通道SMU/I-V测试以及温度应用中存在着最大的销售机会,如图1所示。

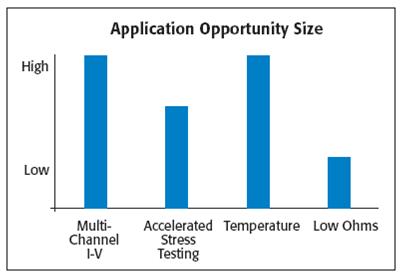

1  3700系列主机的目标应用



多通道I-V应用



主要使用案例:

在要求多通道(>2通道)或重新配置通道的2600系列源测量单元的任何应用中,都以使用3700系列产品。

应用实例:

一个应用实例是使用两端器件,如热敏电阻、二极管、电阻器等。典型测试系统配置包括一个或多个26xx源测量单元及开关(如图2所示)。通过TSP-Link将开关系统与26xx源测量单元连接在一起。这种类型的应用测试通常要求接触检查(26xx源测量单元内部)、高速(TSPTSP-Link硬件触发)器件夹具接口(数字I/O)以及通过/失效决策(TSP脚本)

3706型产品的特性与益处是:

TSP(脚本语言与源测量单元SMU相同)

TSP-Link(允许直接连接至SMU,用于控制)

低成本(替代多个源测量单元的最低成本开关)

开关卡专为SMU I-V特性测试指标而进行优化:

- 通用:200V DC,承载电流3A

- 高速/长寿命干簧继电器200V DC,承载电流1.25A

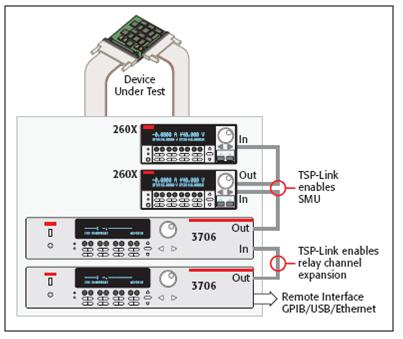

2  多通道I-V系统实例



了解吉时利3706型系统开关万用表更多信息,请戳

http://www.keithley.com.cn/graphing_toolkit/

想与吉时利测试测量专家互动?想有更多学习资源?可登录吉时利官方网站http://www.keithley.com.cn/
