LIV测试系统的组成

已有 503 次阅读2012-7-6 15:31 |个人分类:测试测量| 关键词:

1示出了LIV测试系统的组成,包括2602型源表、2510-AT型自动温度控制源表和一台配备了GPIB接口板的计算机。

2602型源表是一个双通道的源表(SMU),可以在提供源电压或电流的同时进行电压和电流的测量。这样用一个SMU通道即可以为待测器件(DUT)提供源电流,并进行电压测量,而用另一个通道监测DUT附近探测器的光电流,为LIV测试提供了“单机箱化”的思路。

2510-AT型自动温度控制源表控制着制冷片TEC,保持待测模组处于恒定的温度上。

计算机通过GPIB总线对各个源-表进行编程,协调测试进程,收集并分析得到的测量结果。

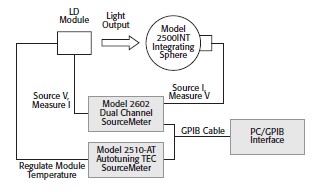

1  激光二极管模组典型LIV测试系统框图,2602用以对模组进行特性测试并监测输出光强度,2510-AT控制整个模组的温度



提升测试程序速度:吉时利的TSP

在众多仪器中,计算机控制了测试的方方面面。在测试的每一个步骤中,必须对测试设备进行配置,使其执行所希望的操作后,将相应数据返给控制计算机(如图2所示)。然后控制计算机根据标准进行合格/不合格的判定,执行合适的操作来分拣测试器件。发出和执行每一条命令都会消耗宝贵的生产时间,降低产量。

显然,测试程序中大部分的时间用在与控制计算机交换信息上。2600系列设备可以减少通信总线的信息流量,从而极大地增加整个复杂测试程序的吞吐量。在这些设备中,大部分的测试程序都是嵌入在设备中的。测试脚本处理器(TSP是一种全功能的测试序列引擎,可以实现对测试序列的控制,可内设合格/不合格准则、算术运算、计算以及数字I/O控制等(参见图3所示的2602型设备的测试序列)。TSP可以将用户自定义的测试序列存入其存储器中,在收到命令时调用执行。这样限制了测试序列中每一步的建立和配置时间,通过减少与设备和控制计算机的通信量增加了吞吐量。

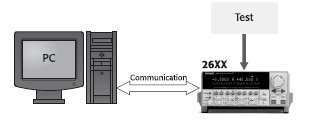

2. 计算机控制标准设备



3. 2602源表中应用嵌入式测试脚本处理器TSP存储测试序列,减少通信流量。
